德州仪器TPS22811x负载开关的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-03

摘要： 允许控制和监控电源轨道使用最少数量的外部组件。

德州仪器TPS22811x负载开关是一个高度集成的小型配电解决方案。该设备允许使用最少数量的外部组件来控制和监控电源轨道。输出转换速率和涌流可以使用一个外部电容调整。如果输入超过可调过电压阈值，则通过切断输出来保护负载免受输入过电压的影响。该设备集成了快速跳闸响应，以防止输出在稳态期间出现严重故障。

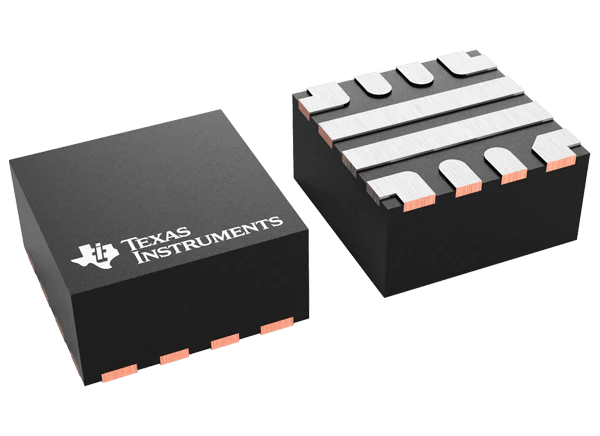

该设备提供了输出负载电流的精确模拟感觉和数字功率-良好的指示，以帮助系统监测和诊断。该设备采用2mm × 2mm、10针HotRod QFN封装，可提高热性能，减少系统占用空间。德州仪器TPS22811x的工作温度范围为-40°C至+125°C。

特性

2.7V至16V宽工作输入电压范围

20 v绝对最大

低通电阻集成场效应管(R(ON) = 6毫欧 (typ.))
可调输出转速控制(dVdt)
具有可调欠压锁定门限(UVLO)的有源高使能输入
具有可调欠压锁定门限(OVLO)的有源低使能输入
快速的过电压保护装置

可调过压锁定(OVLO)， 1.2µs(典型)响应时间

模拟负载电流监视器输出(IMON)

±9%精度I(OUT)大于3A

稳定状态下的短路保护快速跳闸响应

640ns(典型值)响应时间
固定阈值

超温保护
具有可调阈值(PGTH)的电源良好(PG)指示
快速输出放电
占地面积小(QFN 2mm × 2mm, 0.45mm节距)

应用程序

光学模块
服务器/ PC主板/扩展卡
企业路由器/数据中心交换机

工业电脑
UHDTV
