摘要： 允许参考电路评估的TPS22811, 2.7V到16V, 10A负载开关。

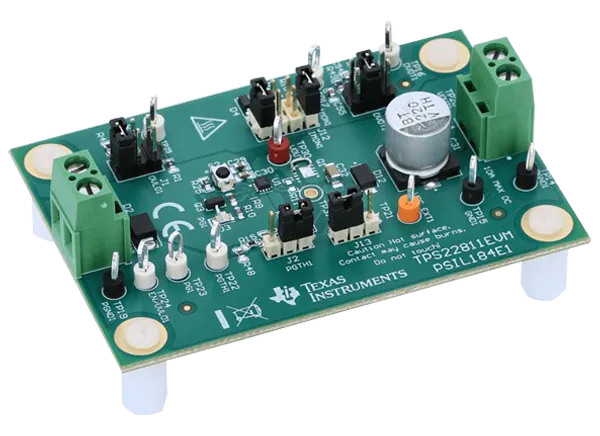

德州仪器TPS22811EVM负载开关评估模块(EVM)允许对TPS22811负载开关进行参考电路评估。TPS22811器件是一个2.7V到16V, 10A负载开关，集成6毫欧 FET，具有浪涌电流保护，可编程欠压和过压保护，电流监测和快速输出放电。德州仪器TPS22811EVM有一个通道，可以评估TPS22811L负载开关。通道1是一个独立的通道，提供可编程的OVLO、dVdt和IMON设置。输入电源应用于连接器J9，而J14提供输出连接。TVS二极管(D2)提供瞬态过电压的输入保护，而肖特基二极管(D12)为TPS22811负载开关提供输出保护。
2.7V至16V(典型)操作
模拟负载电流监视器输出(IMON)
可编程输出转速控制，UVLO, OVLO
用于输入瞬态保护的TVS二极管
输出处的板载肖特基二极管可防止过流故障时的负尖峰
LED电源状态显示良好

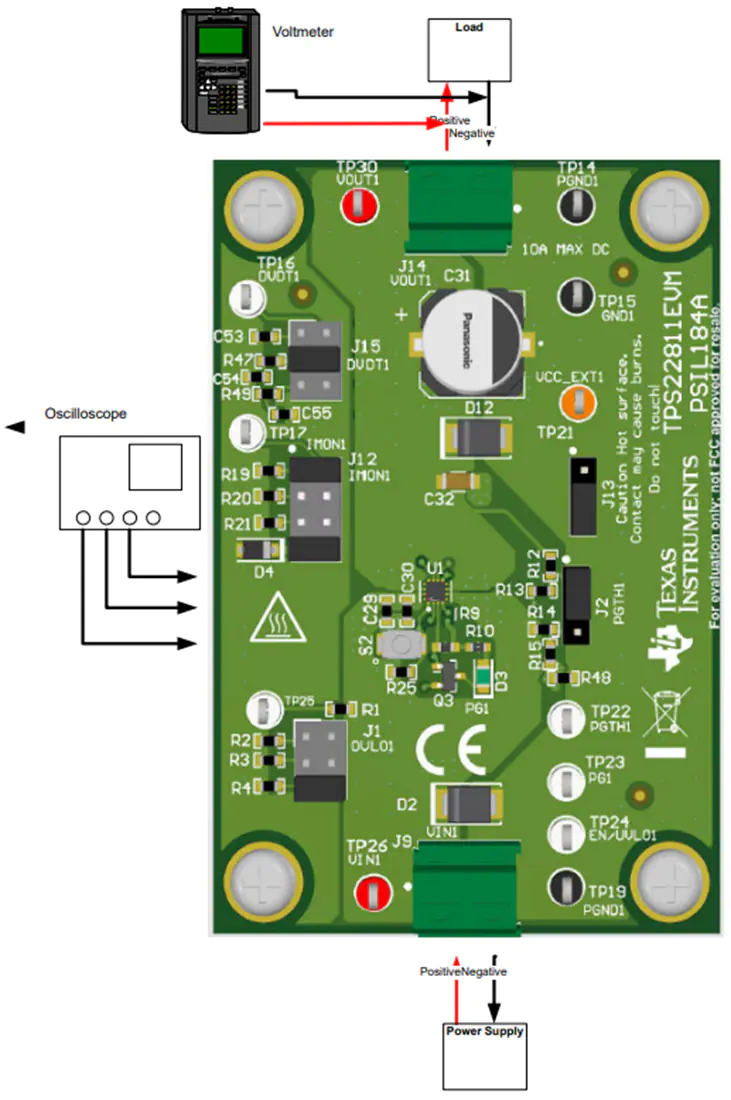

电力供应
一个可调电源，输出0V到20V，电流限制大于10A
加载
一个电阻负载或等效负载，可以容忍高达10A的直流负载在16V，并能够输出短
米
至少需要一个DMM
示波器
一个DPO2024或等效器件，三个10倍电压探头和一个直流电流探头
服务器主板/附加卡/网卡
光学模块
企业交换机/路由器
工业电脑
UHDTV
