摘要： LTC3311同步降压静音切换器 设备演示平台。
模拟设备公司。LTC3311演示板是LTC3311同步降压静音切换器 设备的演示和开发平台。LTC3311静音开关器是非常小，低噪声，单片降压DC-DC转换器，能够提供高达12.5A的输出电流，从2.25V到5.5V输入电源。这些设备采用静默切换器架构，在高达5MHz的切换频率下实现低EMI和高效率。
模拟设备公司。LTC3311演示板有五种型号:
DC3018A演示板采用12.5A LTC3311S作为2MHz 3.3V到1.2V 12.5A buck调节器
DC3059A演示板具有固定的0.85V, 12.5A LTC3311-0.85作为2MHz, 3V到3.6V输入，0.85V/12.5A输出降压调节器
DC3113A演示板具有固定1V, 12.5A LTC3311-1作为2MHz, 3V到3.6V输入，1V, 12.5A输出降压调节器
DC3127A演示板具有固定的0.875V, 12.5A LTC3311-0.875作为2MHz, 3V到3.6V输入，0.875V/12.5A输出降压调节器
DC3217A演示板具有固定0.75V, 12.5A LTC3311-0.75作为2MHz, 3V到3.6V输入，0.75V在12.5A输出降压调节器
每个演示板都设置为在强制连续模式下运行，具有2MHz的开关频率，但可以配置为在不同的开关频率或在脉冲跳过模式下运行。目标设备的振荡器也可以使用默认设置的MODE/SYNC转塔与外部时钟同步。
模拟设备公司。LTC3311演示板具有电磁干扰滤波器，以减少传导电磁干扰。这个EMI滤波器可以包括在VIN EMI端子施加输入电压。

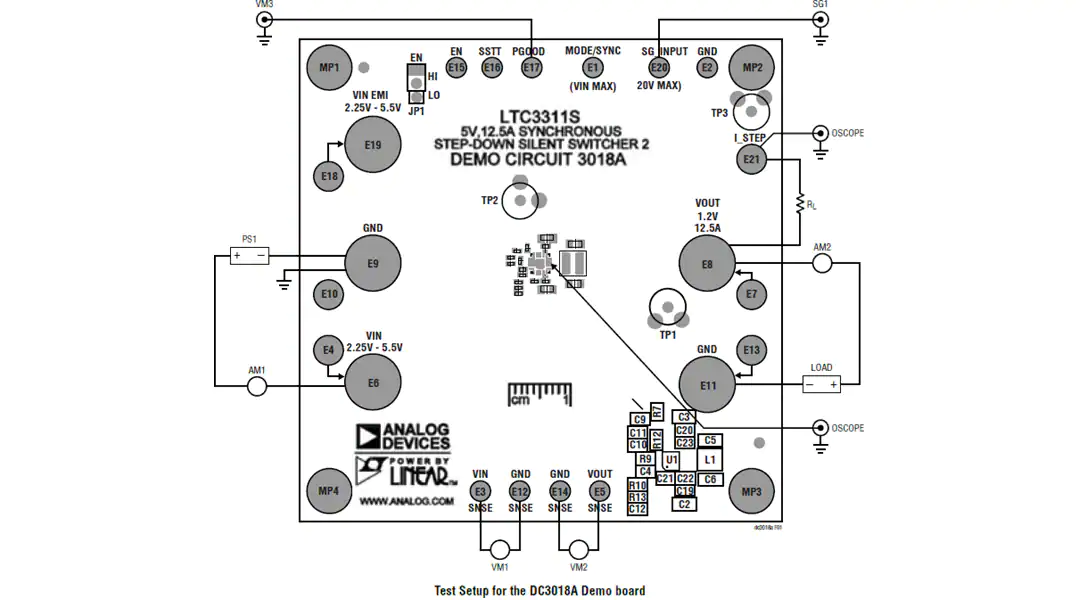

DC3018A
LQFN-18包中的LTC3311S
2.25V至5.5V输入电压范围(V(IN)/V(IN) EMI)
1.176V至1.224V输出电压范围(V(OUT))
12.5A输出电流(I(OUT))
1.8MHz至2.2MHz切换频率(f(SW))
35 ns典型准时

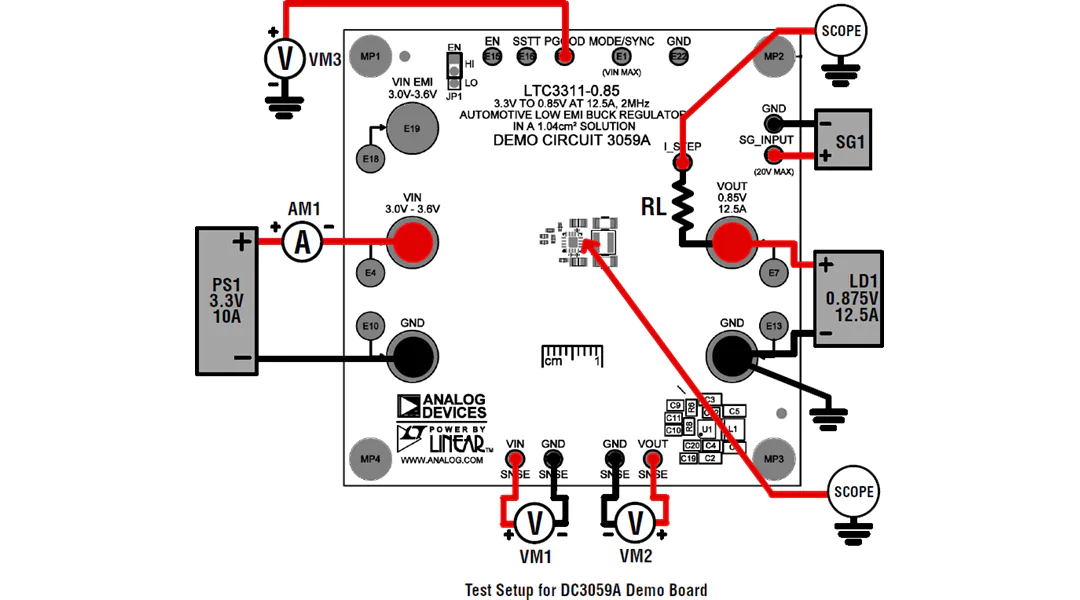

DC3059A
LQFN-18包中的LTC3311-0.85
3.0V至3.6V输入电压范围(V(IN)/V(IN) EMI)
输出电压范围:0.827V ~ 0.871V (V(OUT))
12.5A输出电流(I(OUT))
1.8MHz至2.2MHz切换频率(f(SW))
90%的效率(EFF)

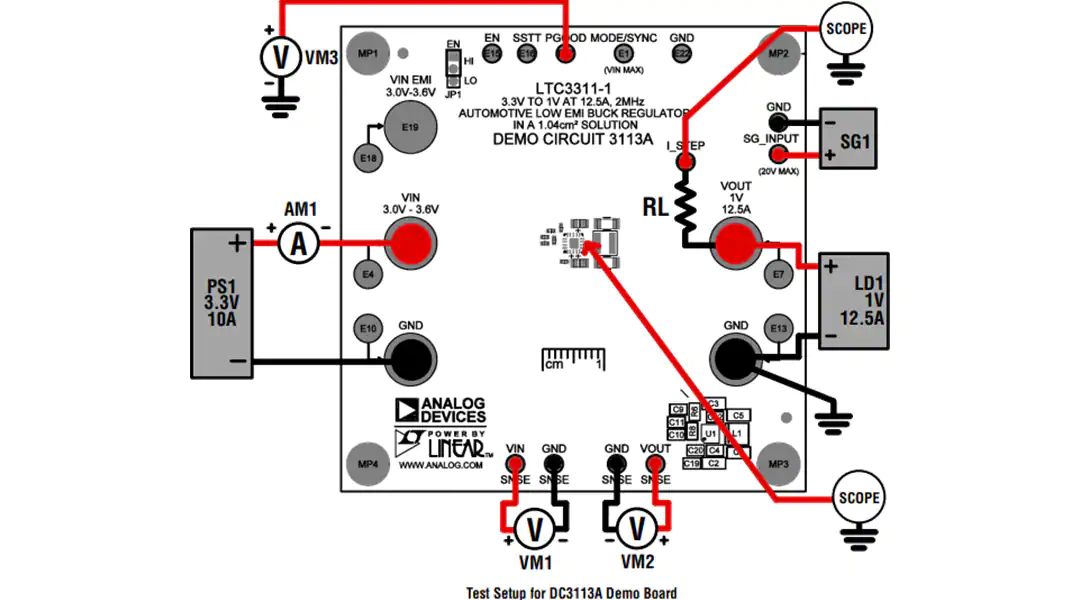

DC3113A
LQFN-18包中的LTC3311-1
3.0V至3.6V输入电压范围(V(IN)/V(IN) EMI)
0.990V至1.010V输出电压范围(V(OUT_TYP))
1.005V至1.027V空载输出电压(V(OUT_NO_LOAD))
0.980V至1.001V满载输出电压(V(OUT_FULL_LOAD))
2mV/A有源电压定位(VAVP)
12.5A输出电流(I(OUT))
1.8MHz至2.2MHz切换频率(f(SW))
90%的效率(EFF)

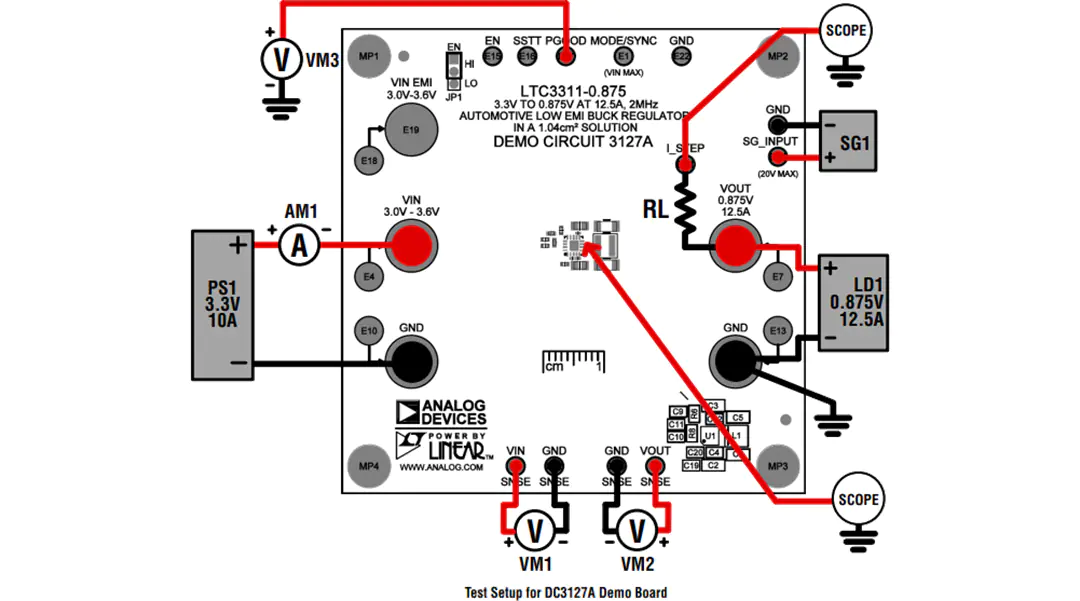

DC3127A
LQFN-18包中的LTC3311-0.875
3.0V至3.6V输入电压范围(V(IN)/V(IN) EMI)
0.850V至0.897V输出电压范围(V(OUT))
12.5A输出电流(I(OUT))
1.8MHz至2.2MHz切换频率(f(SW))
90%的效率(EFF)
DC3217A
LQFN-18包中的LTC3311-0.75
3.0V至3.6V输入电压范围(V(IN)/V(IN) EMI)
742.5mV至757.5mV输出电压范围(V(OUT))
空载755.2mV至770.4mV输出电压(V(OUT_NO_LOAD))
735.8mV至750.3mV满载输出电压(V(OUT_FULL_LOAD))
1.6mV/A有源电压定位(VAVP)
12.5A输出电流(I(OUT))
1.8MHz至2.2MHz切换频率(f(SW))
90%的效率(EFF)
DC3018A手册
DC3113A手册
DC3217A手册
DC3059A手册
DC3127A手册
