东芝门驱动+ MOSFET用于5-24V线路电源MUX的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-17

摘要： 东芝门驱动+ MOSFET用于5-24V线路电源MUX，用于电源多路复用，这是需要主电源有备用电源或在充电协议(如无线到USB)之间交换的应用程序的重要功能。

东芝门驱动+ MOSFET用于5-24V线路电源MUX，用于电源多路复用，这是需要主电源有备用电源或在充电协议(如无线到USB)之间交换的应用程序的重要功能。东芝的TCK42xG系列门驱动解决方案解决了电力多路复用中存在的各种挑战，并支持5-24V电力线。

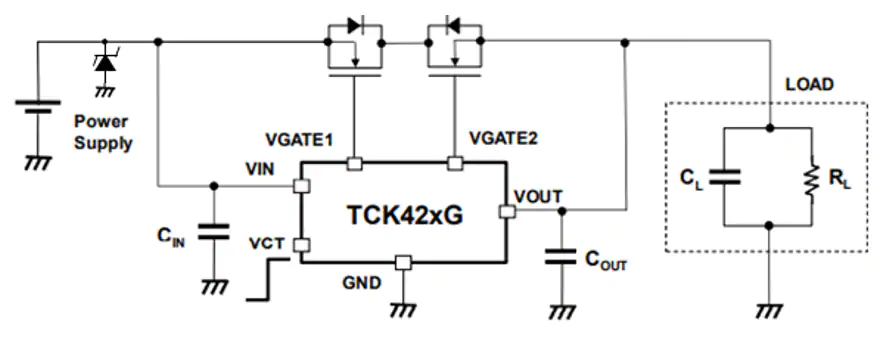

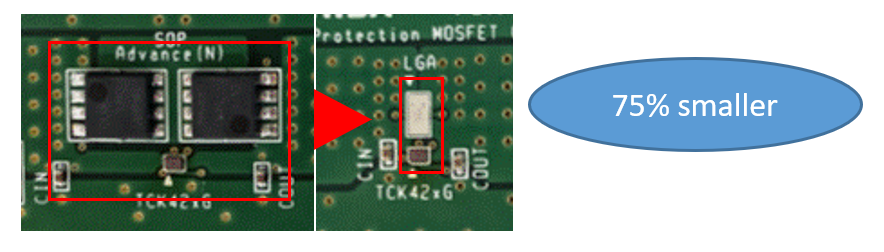

这个门驱动程序与各种MOSFET配置一起工作。为了获得更好的功率密度，普通漏极mosfet与TCK42xG系列很好地搭配，因为它设计有2个门驱动引脚。因此，它可以与常见的漏极mosfet如SSM10N954L (12V/2.2毫欧typ。3.8V)和SSM6N951L (12V/ 4.6毫欧)。与标准的5x6mm MOSFET相比，普通漏极MOSFET配置提供75%的空间节省

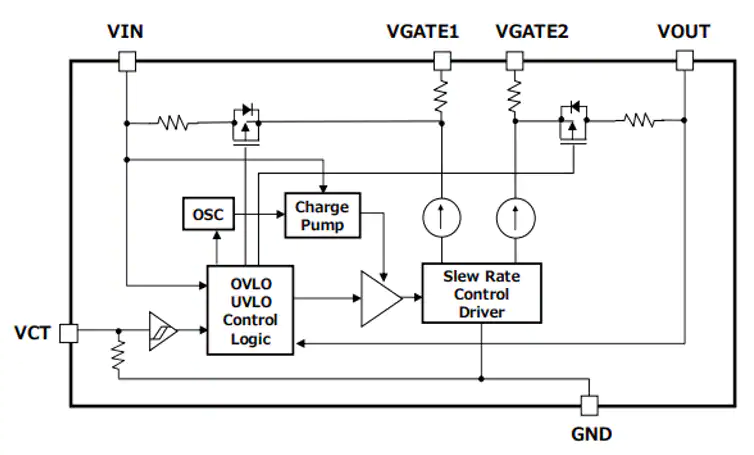

由于其内置的转速控制和放电功能，TCK42xG系列提供3ms启动时间，这有助于简化计时控制，而不需要额外的设备。该系列具有改进的驱动和放电能力，有助于打开和关闭MOSFET更快。

TCK42xG系列具有内置欠压锁止(UVLO)和过压锁止(OVLO)，适用于5 - 24V电力线路。这有助于下游ic保持保护，并在其推荐的规格内。如果过电压是一个问题，添加齐纳二极管是一个额外的方式来保护设备。
