Infineon Technologies REF-1EDC60H12AHDPV2双极供电功能板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-10

摘要： Infineon Technologies REF-1EDC60H12AHDPV2双极供电功能板是通用评估平台的第二个驱动卡。

REF-1EDC60H12AHDPV2

Infineon Technologies REF-1EDC60H12AHDPV2双极供电功能板是通用评估平台的第二个驱动卡。REF-1EDC60H12AHDPV2包括eicdriver 1EDC紧凑型1EDC60H12AH，提供双极电源，其中VCC2为+15V, GND2为负。第一个驱动卡包含eicdriver 1EDC Compact 1EDC20I12MH，集成有源米勒钳，防止寄生开启。

通用评估平台，包括eicdriver 门驱动IC，旨在演示TO247 3-pin和4-pin中碳化硅CoolSiC MOSFET的驱动选项。设计被分成一个主板，目前，两个驱动卡来显示这些选项。选择模块化的方法是为了允许平台在未来使用新的驱动卡进行扩展。主板设计的最大电压为800V，最大脉冲电流为130A。

特性

VCC2门驱动电压从-5V到+20V供电
VCC1电源固定在+5V
通过SMA-BNC连接器的门连接
电流测量通过可选的同轴分流

优化的换向回路
外部负载感应器连接
散热器设计允许在各种温度下进行测试

应用程序

单相串逆变解决方案
工业加热与焊接
电源管理(SMPS)参考设计

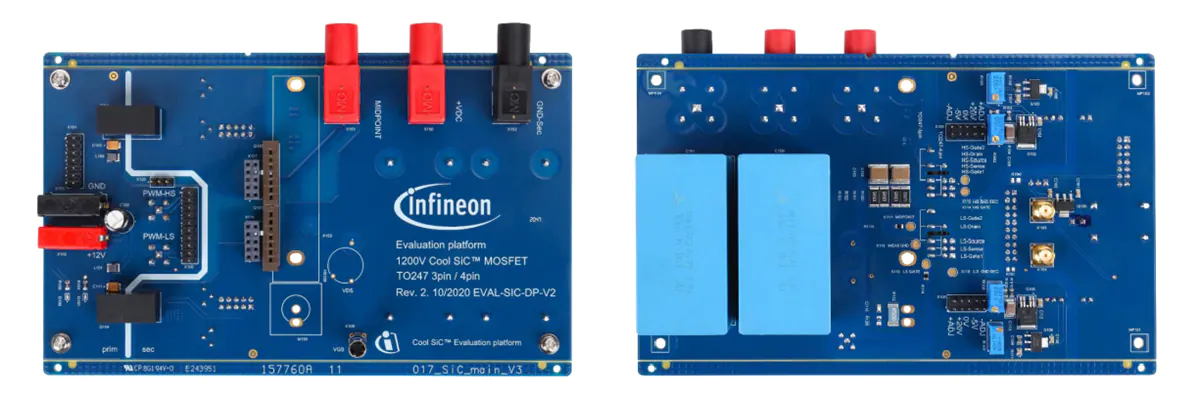

概述

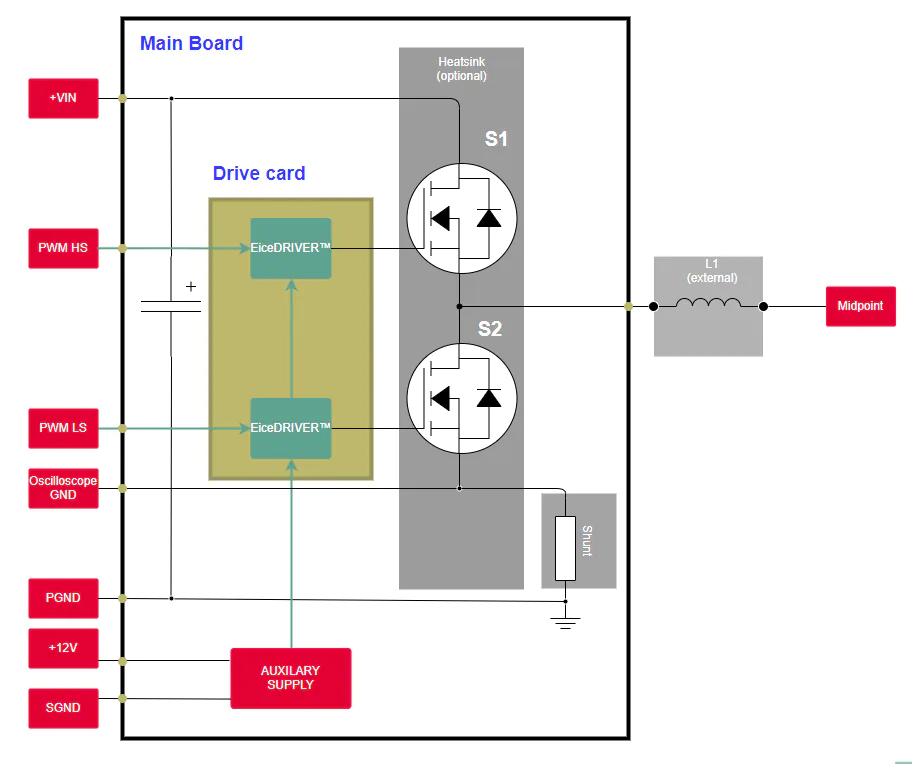

框图
