Amphenol Advanced Sensors GE-209x压力和温度组合传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-22

摘要： 在一个传感器组件中提供压力和温度测量。

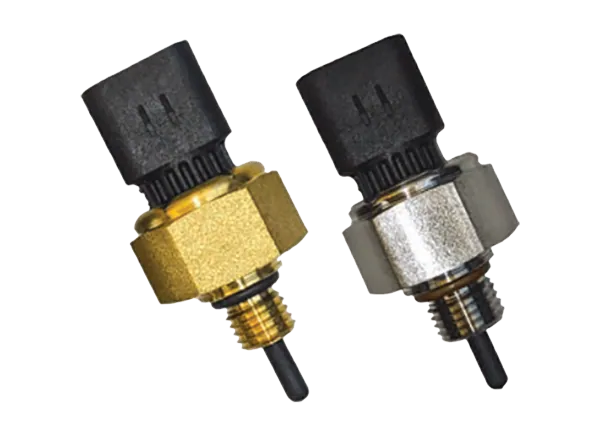

Amphenol Advanced Sensors GE-209x压力和温度组合传感器在一个传感器组件中提供压力和温度测量。为了实现可靠和准确的测量，这些传感器利用NTC热敏电阻技术进行温度传感，利用硅基微机电系统(MEMS)技术进行绝对压力传感。GE-209x传感器组件具有坚固的内部电路保护和密封的整体连接系统。应用范围包括汽车、重型设备、农业、电动汽车(EV)和发电机组。

特性

坚固的内部电路保护
密封整体连接系统
MEMS-based压力传感
NTC热敏电阻温度传感
符合ISO标准的匹配端口

泰科4-pin连接器
pp热塑性材料
多种线程大小可用
可提供其他R / T和压力曲线
通过无铅认证

应用程序

发动机燃料
机油
发动机进气歧管

发动机冷却液
制冷剂

规范

电气性能

4.5V至5.5V供电范围，典型为5V
最大电流消耗10mA，典型7mA

压力的表现

20kPa至204kPa (2.9psi至29.6psi)
50kPa至550kPa (7.3psi至79.8psi)
76kPa ~ 655kPa (11.0psi ~ 95.0psi)
模拟输出
压力精度±1%
0.2 Bar至6.55 Bar的工作压力范围
22.5 Bar最大耐压
最大爆裂压力为50巴
绝对压力感应范围

温度性能

-40°C至+135°C工作
-40°C至+160°C存储
温度范围
3000欧姆温度输出在+25°C, NTC
在6M/s气流中小于24s的温度-时间响应

15Nm或25Nm(±5Nm)安装扭矩
±40V(DC)过电压/反向电压保护
短路保护
瞬态电压抑制
防静电保护

±8千伏联系
±15千伏空气

内部故障管理系统

应用程序和固件监视器
可编程的温度阈值
传感器短路和连接监视器
可编程的诊断水平
传感器老化检查

交配端口大小

M14x1.5
M12x1.5

住房材料选择

304不锈钢
3600铜
