摘要： TLD1211SJ litx 线性电流源LED驱动器的演示和开发平台。
英飞凌TLD1211SJ评估板(TLD1211SJ_EVAL)是TLD1211SJ LITIX 线性电流源LED驱动器的演示和开发平台。TLD1211SJ设计用于在汽车应用的恶劣条件下提供LED，导致恒定的亮度和延长LED寿命。TLD1211SJ为高达85mA的低电流应用提供了一个简单而低成本的解决方案。当使用额外的外部功率级作为助力晶体管时，它也可以驱动高达2.5A的大电流。

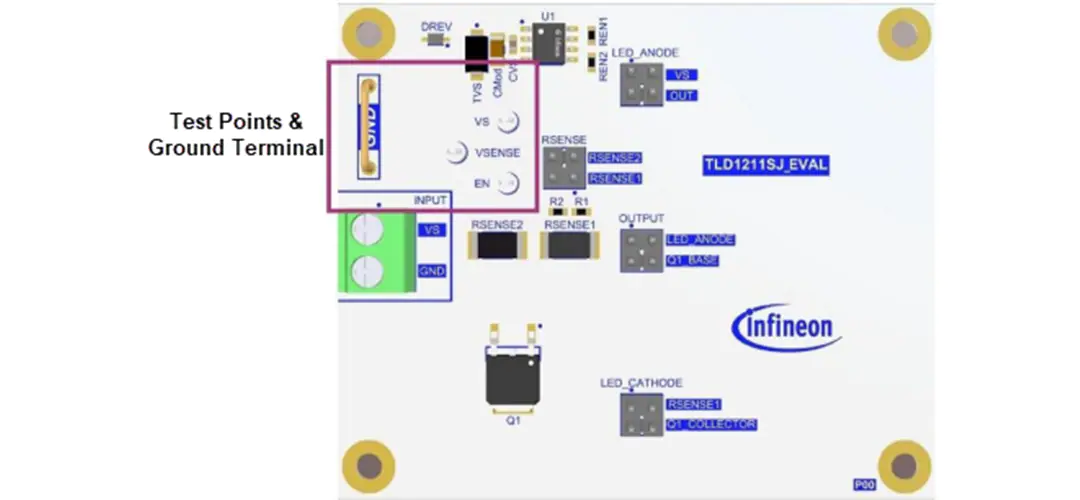

英飞凌TLD1211SJ评估板的特点是预安装在PG-DSO-8包中的TLD1211SJ，以及用于评估的板载LED负载。评估板还配有测试点和接地端子，便于监测显著电压的，电路板上的跳线为用户提供了在低电流和高电流应用中评估litx Linear TLD1211SJ的可能性。
TLD1211SJ litx线性电流源LED驱动器
跳线启用两种当前配置
我 = 50 ma
I(OUT) = 300mA(使用add.晶体管)

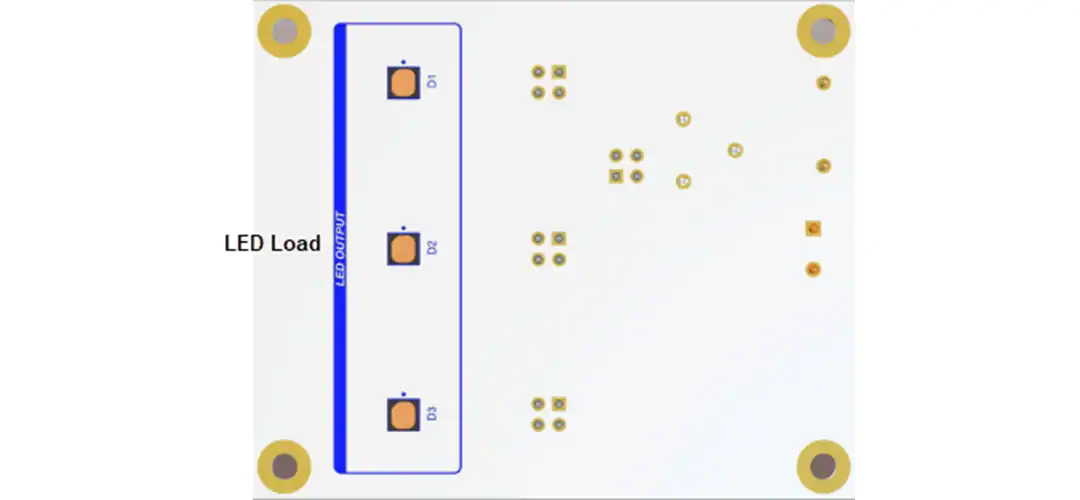

板载LED负载，3个红色LED
电源电压范围为8V至16V
7.4cm x 6.1cm 2层PCB
