摘要： Maxim Integrated MAX16984LEVKIT评估套件是MAX16984L (MAX16984R/MAX16984S)汽车降压DC-DC转换器的演示平台。
Maxim Integrated MAX16984LEVKIT评估套件是MAX16984L (MAX16984R/MAX16984S)汽车降压DC-DC转换器的演示平台。MAX16984L具有集成主机充电器端口检测电路，遵循USB 2.0 BC1.2电池充电规范。该设备还包括Apple iPod ，iPhone 1.0A和iPad 2.1A专用充电模式的电路。MAX16984L集成了高侧电流传感和电压调节电路，提供自动USB电压调整，以补偿与汽车应用相关的自动电缆的电压下降。

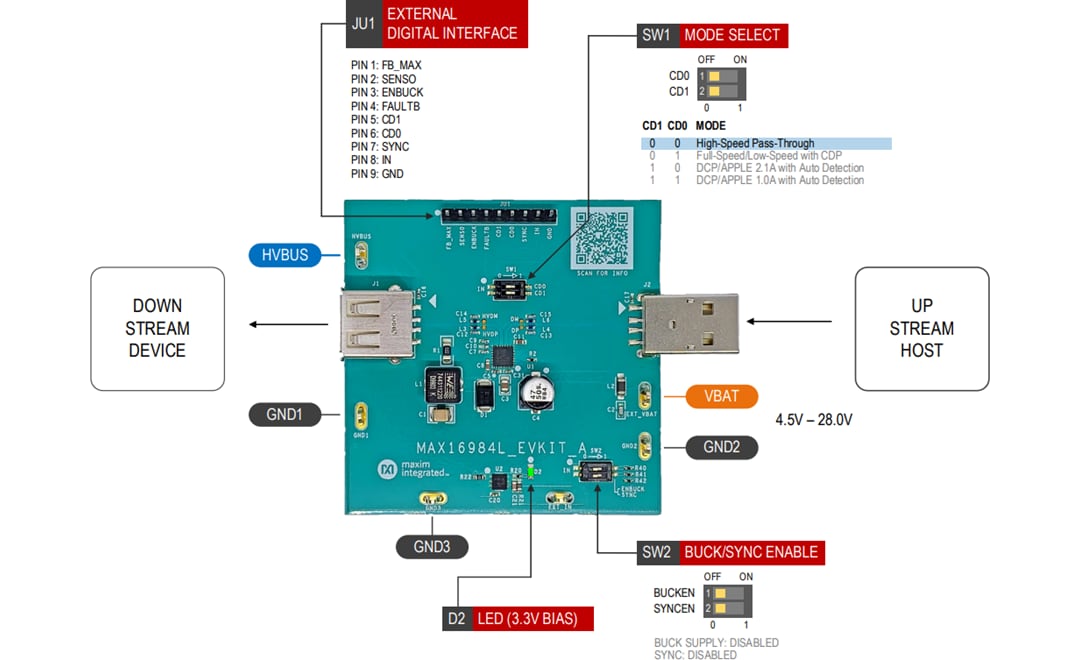

Maxim集成MAX16984LEVKIT评估套件具有一个预装的MAX16984R CPQFN-EP-28包。评估套件配置为2.2MHz操作，包括3米USB电缆允许演示MAX16984L的电缆补偿能力。这个评估套件已经调整为最佳的EYE质量在提供的USB电缆的结束。这种调优方法称为远眼调优。
演示了CPQFN-EP包中的MAX16984L (MAX16984R/MAX16984S)
集成DC-DC转换器自动调整USB电压(220kHz至2.2MHz)
可配置的电荷检测模式
证明PCB布局
完全组装和测试
台式电源，能提供14VDC/4A的电源
数字电压表
示波器
2.5欧姆/20W负载电阻用于电缆补偿
