MONOLITHIC POWER SYSTEMS (MPS) MPS MP7200

单片电源系统(MPS) MP7200同步降压-升压LED驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-10

摘要： 单片电源系统(MPS) MP7200同步降压-升压LED驱动是集成功率mosfet的高频和恒流驱动。

MP7200

单片电源系统(MPS) MP7200同步降压-升压LED驱动是集成功率mosfet的高频和恒流驱动。这些驱动器在宽输入电压(V(IN))范围内提供了1.2A连续输出电流(I(OUT))的紧凑解决方案，具有出色的负载和线路调节。MP7200驱动器具有恒频滞回控制，提供了快速的瞬态响应，无需环路补偿。此外，这些驱动器具有过流保护(OCP)，输出过压保护(OVP)，欠压保护(UVP)，热降额和热停机。MP7200驱动程序需要最少数量的现成的标准外部组件，并可在一个节省空间的QFN-19 (3mm x 4mm)封装。

特性

同步模式，效率高
故障显示
输出过压保护(OVP)
带闭锁模式的过流保护(OCP)
热关机

通过远程温度感知可配置的热降额(NTC引脚)
电磁干扰(EMI)抑制技术

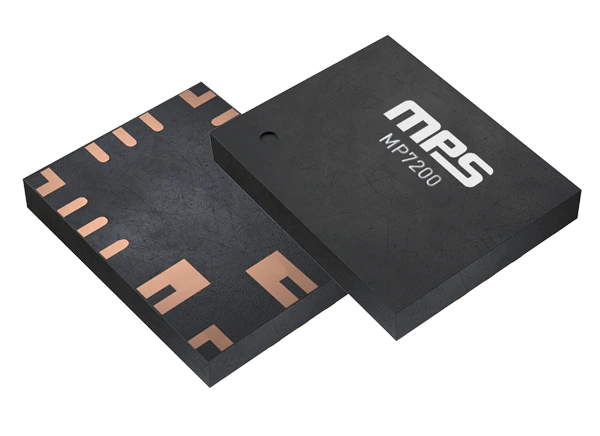

可在QFN-19 (3mm x 4mm)包装
可在可湿侧面包装

规范

宽6V至42V工作输入电压(V(IN))范围
44毫欧/40毫欧低R(DS(ON))内部功率mosfet
可配置1.2A buck-boost模式和3A buck模式
buck模式下高达2.3MHz的默认开关频率(f(SW))

1.15MHz f(SW)用于buck-boost模式，具有扩频
脉宽调制(PWM)调光，调光频率100Hz至2kHz
500Hz内部两步调光，具有可配置的占空比
-40°C至125°C结温范围

应用程序

把指示灯
日间行车灯(drl)

雾灯
尾灯

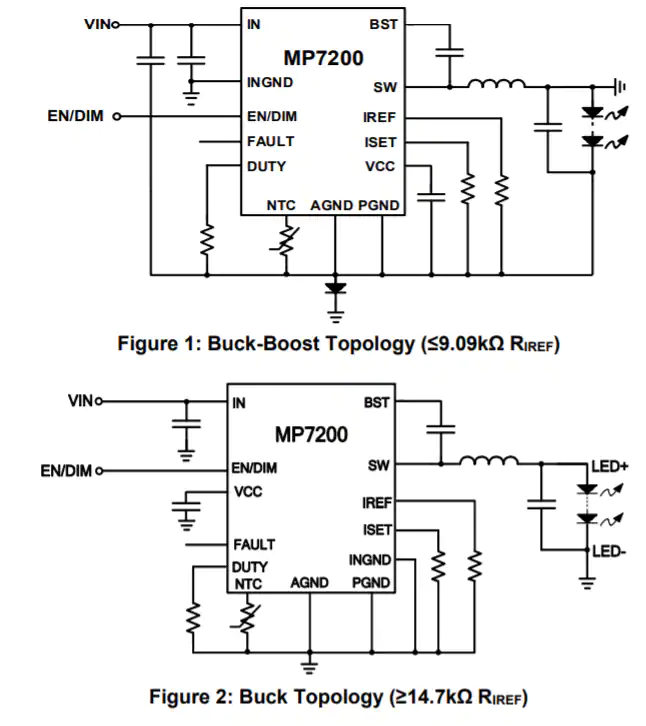

典型的应用程序图

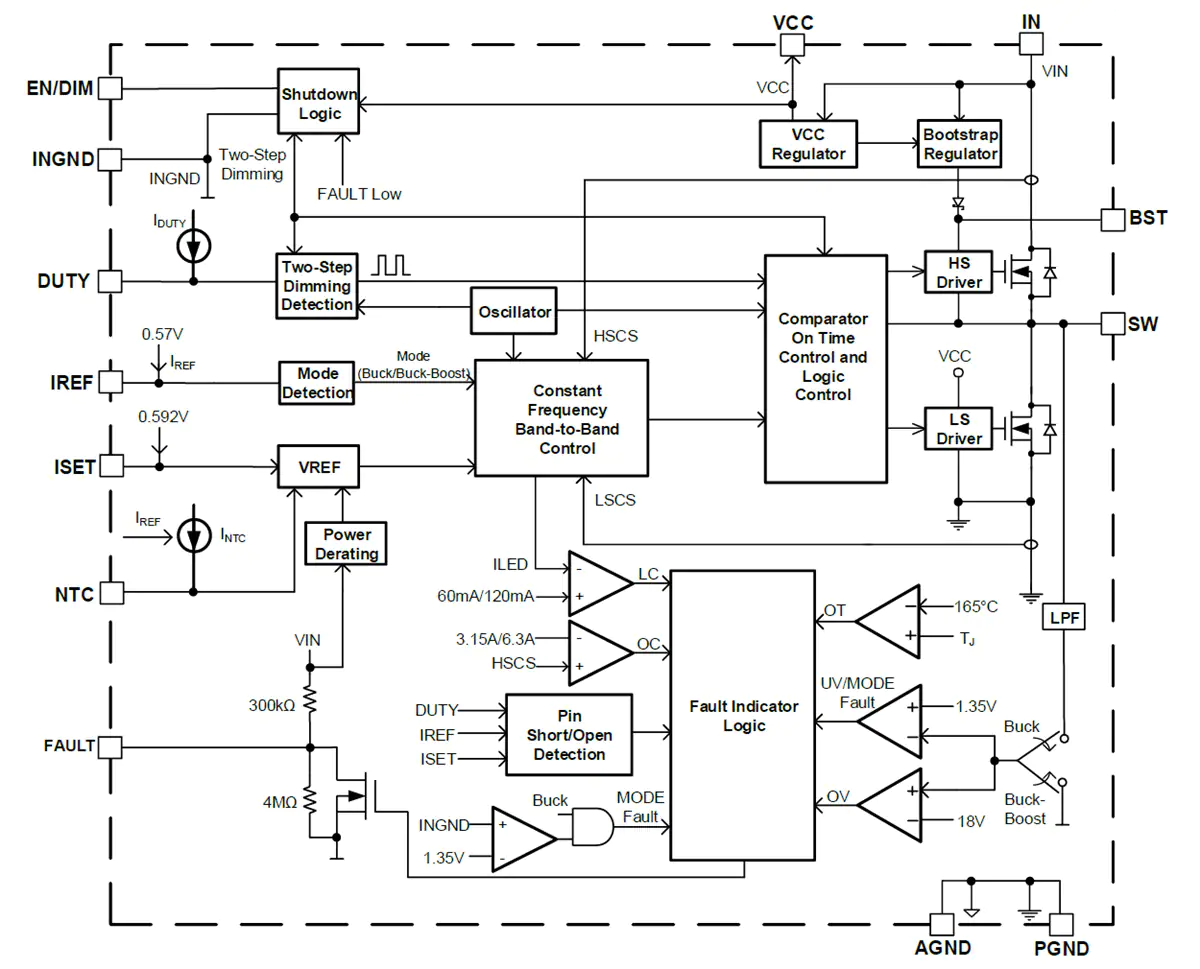

框图
