摘要： 可在PCIe插槽中使用单宽XMC模块，兼容VITA 42.3，支持8个PCI通道。

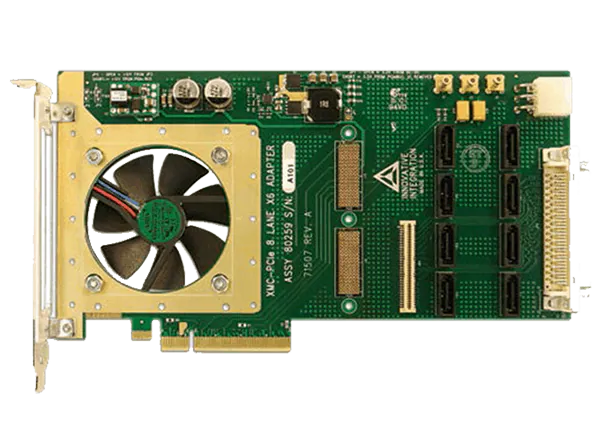

ISI / Molex PCIe XMC x8通道适配器允许在PCI Express插槽中使用单宽XMC模块。XMC模块兼容VITA 42.3，并支持多达8个PCI Express通道。这个适配器对PCI Express是完全透明的。来自PCI Express主机总线的所有信号都直接连接到XMC模块。XMC P16连接器路由到SATA连接器，传输速度高达3GHz的信号。该连接器提供了一种简单的方法来补丁面板之间的通信链路卡。XMC Jn4连接器将差分匹配长度对路由到卡后面的MDR68连接器。SMA连接器为创新XMC模块的触发器和定时输入提供了特殊支持。
通过使用适配器卡的可选电源连接器，可以为XMC模块提供更多的电源。电源连接器向适配器输出+12V，为卡上3.3V, 15A DC-DC电源供电。XMC VPWR输入电源可以使用卡上的跳线进行配置。ISI / Molex PCIe XMC x8 Lane Adapter使用支架和端支架安装到适配器。支架与标准PMC端支架配套，支持EMI垫片。
将一个XMC PCI Express VITA 42.3模块适配到桌面PCI Express插槽
最多支持8个车道
透明的操作
8个XMC J16高速级联端口，采用SATA连接器
从Pn4到MDR68后端有32对差分对
IEEE 1384 XMC机械
大于50W的电源提供给模块
辅助电源连接器为12V
可配置XMC VPWR连接
健壮的尾架
可选风扇提供12CFM气流
热平面和导电性导轨改善了模块的散热性能
大约是PCI Express卡的一半大小
将XMC模块添加到标准PCIe主机系统中
采用高速串行链路的系统扩展
