摘要： 具有两个16位，160MSPS ADC通道和两个16位，615MSPS DAC通道。

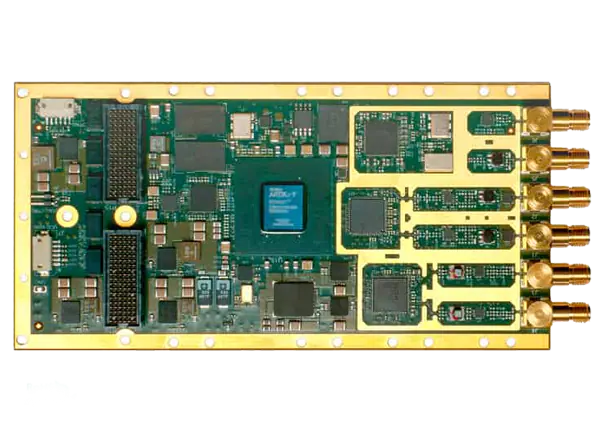

ISI / Molex XA-160M PCI Express XMC模块具有两个16位，160MSPS模拟到数字转换器(ADC)通道和两个16位，615MSPS数字到模拟转换器(DAC)通道。这个I/O模块是为高速刺激响应，超声波和伺服控制应用而设计的。灵活的触发方式包括计数帧、软件触发和外部触发。采样速率时钟可以是板载可编程锁相环时钟源，也可以是外部时钟。数据采集控制、信号处理、缓冲和系统接口功能在Xilinx Artix -7 FPGA设备中处理。两个256Mx16存储器提供数据缓冲和FPGA计算存储器。利用框架逻辑工具集，可以使用VHDL和MATLAB对逻辑进行完全定制。MATLAB BSP支持使用框图Simulink环境和Xilinx System Generator进行实时硬件在环开发。
ISI / Molex XA-160M XMC模块的PCI Express 2.0接口支持主机和模块之间的连续数据速率高达1600MB/s。通过接口实现的灵活数据包系统向主机提供了高的数据速率，并且很容易扩展为自定义应用程序。
两个160MSPS, 16位ADC通道
两个615MSPS, 16位DAC通道
89dB SFDR, 72dBFS信噪比A/ d
73dB SFDR, 68dBFS信噪比D/As
2.4 vpp输入范围
1 vpp输出范围
P16上的DIO(19差分对)
Xilinx FPGA Artix-7
DDR3内存
可编程或外部样本时钟
使用同步系统采样
常见的参考时钟和触发器
框架、软件或外部触发
日志获取时间和事件
电源管理功能
PCI Express 2.0 XMC模块(75mm x 150mm)
可用于任何PCI Express桌面、紧凑型PCI/PXI、PXIe或电缆PCI Express应用程序
刺激反应测量
高速伺服控制
任意波形的一代
雷达
激光雷达
视觉伺服
医学扫描
