摘要： 由于其设计，TDK提供CLT32系列功率电感器具有非常紧凑的尺寸和优秀的电气价值。这些电感覆盖的电感范围为17nH到440nH，设计为13.5A到60A饱和电流。
由于其设计，TDK提供CLT32系列功率电感器具有非常紧凑的尺寸和优秀的电气价值。这些电感覆盖的电感范围为17nH到440nH，设计为13.5A到60A饱和电流。CLT32系列电感器占地面积小，为3.2mm × 2.5mm，插入高度为2.5mm，适用温度范围为-40℃至+165℃，包括自热。
这些AEC-Q200认证的组件设计与铁磁塑料复合成型的实心铜线圈。线圈两端作为终端功能，显著增加可靠性-特别是汽车应用。由于实心铜线圈，这些产品可以实现极低的R(DC)值，保持损失到最小，即当电感值为17nH时，电阻额定值为0.39毫欧。
紧凑和高鲁棒性CLT32电感器适用于ADAS/AD中的安全关键汽车应用。在这些领域中使用的高性能处理器要求电流在两位数安培范围内。电源管理ic (pmic)被用作提供这些高电流的电源，这意味着稳定的功率电感是输出的关键组件。TDK CLT32系列设计用于高达10MHz的开关频率，满足未来对高时钟率DC/DC转换器的要求。
符合AEC-Q200认证
高饱和电流高达60A
大电流，低直流电阻
温度范围从-40°C到+165°C，包括自热
ESD测试高达2kV至AEC-Q200
适用于参照JEDEC J-STD 020D的无铅回流焊
厚铜框架
非常紧凑的尺寸
较低的热应力
适用于切换频率高达10MHz
无内部接触的创新设计，可靠性高
极低的R (DC)
没有内部联系
理想的PMIC系统在汽车电子
无铅锡端子，镍或锡层组成
提供充足的PCB空间
金属成型解决方案
通过无铅认证
2.5毫米插入高度
17nH至440nH电感范围
10.1A至45.0A的额定电流范围
0.39毫欧 ~ 7.6毫欧直流电阻范围
小巧的尺寸3.2mm × 2.5mm × 2.5mm
pics为ADAS/AD提供高性能处理器
高时钟速率DC/DC转换器
问:与传统电感技术相比，CLT32的优点是什么?
CLT32具有坚固的铜结构，没有内部连接。模铸体是一个单元的核心和外壳。因此，这种新的电感提供了极高的可靠性。
问:为什么我应该使用CLT32而不是其他功率电感系列?

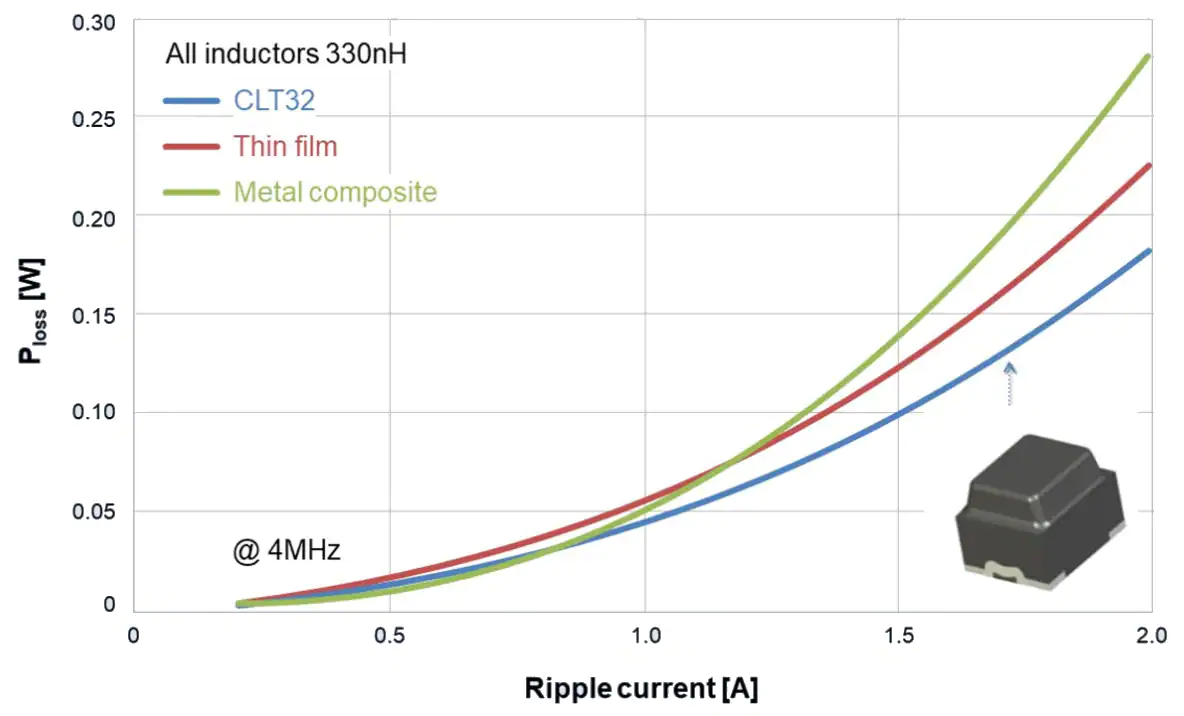

CLT32具有出色的功率密度，这意味着在空间限制的情况下，它是完美的解决方案。而且，由于其低交流损耗，它允许更高的纹波电流，这可以在DC/DC变换器中实现较低的电容值。总体上CLT32有助于降低系统成本。
问:磁性模塑材料的特性是什么?
它是一种全新开发的铁磁性塑料化合物。特别值得注意的是低的核心损耗，优良的电性能，即使在高频，高温范围。此外，该材料可采用低压低温处理，避免了生产过程中对线圈产生不必要的应力。
问:会有其他CLT尺寸吗?
其他尺寸的箱子正在开发中。
