ONSEMI NCV7546

FLEXMOS 半桥MOSFET预驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-15

摘要： 6通道FLEXMOS 半桥MOSFET预驱动器，用于汽车电机控制应用。

NCV7546

onsemi NCV7546 FLEXMOS 半桥MOSFET预驱动程序是一种可编程的六通道半桥MOSFET预驱动程序，优化用于驱动逻辑级NMOS fet。NCV7546是通过串行SPI和cmos兼容的并行输入的组合来控制的。内部上电复位提供受控的上电。复位输入允许外部重新初始化，故障安全输入使设备能够在系统中断的情况下安全禁用。每个通道独立地监测其外部mosfet漏源电压的故障情况。过载检测阈值是spi可选的，而且NCV7546允许每个通道使用不同的检测阈值。

该onsemi NCV7546 FLEXMOS半桥MOSFET预驱动程序提供在QFNW-50包可湿侧自动光学检查(AOI)。

特性

AEC-Q100合格，具备PPAP能力
支持功能安全遵从性
外部逻辑级NMOS fet的六个半桥预驱动
集成电荷泵

高端门开
开关反向电池保护装置

5V CMOS兼容I/O

用于控制和诊断的16位SPI接口
复位和故障安全输入
四个PWM控制输入

可编程的

转换速率控制
过载保护阈值

低静态电流
检测未连接的负载
外部MOSFET和负载保护
可扩展加载的选择外部MOSFET
6.0mm x 6.0mm QFNW-40包装可湿侧翼
Pb-free包装

应用程序

汽车用刷直流电机控制
座椅电机驱动器
门锁执行机构

树干提升致动器
天窗致动器
窗口解除致动器

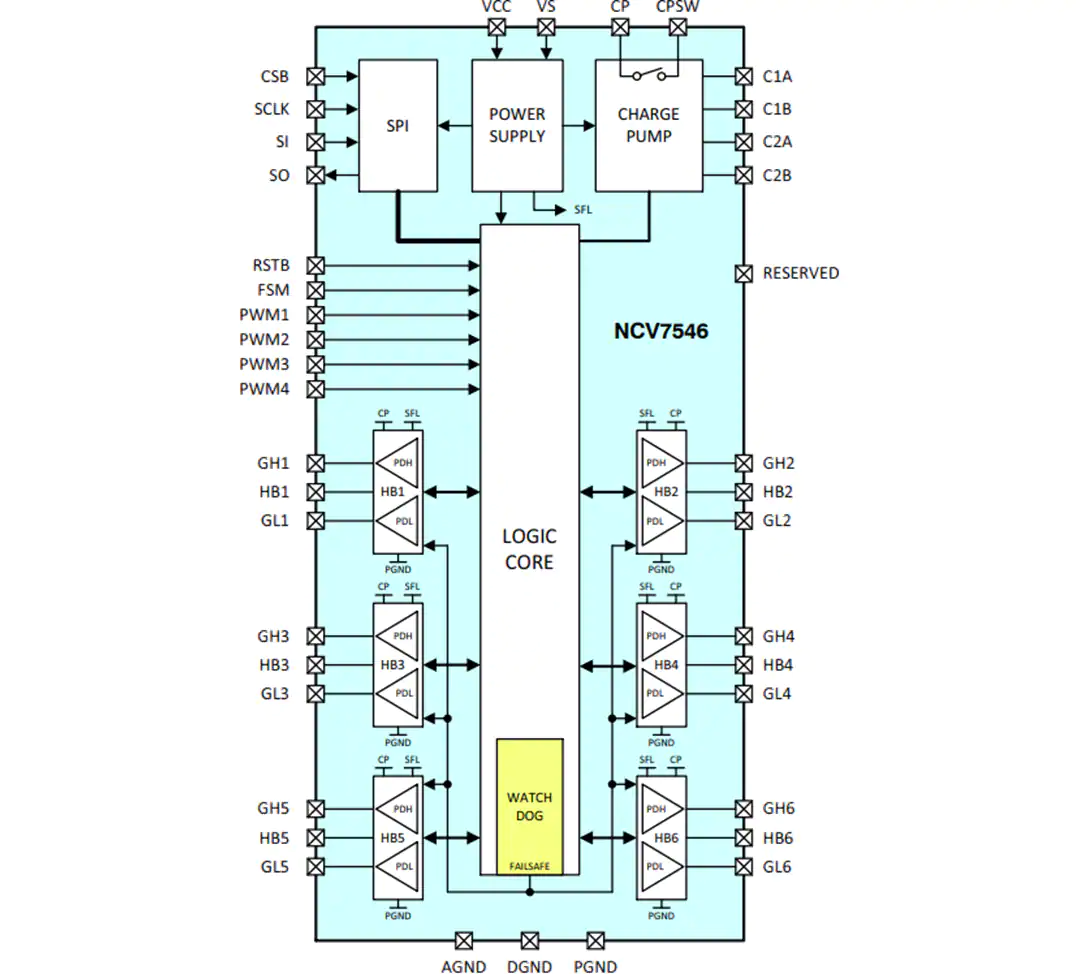

框图

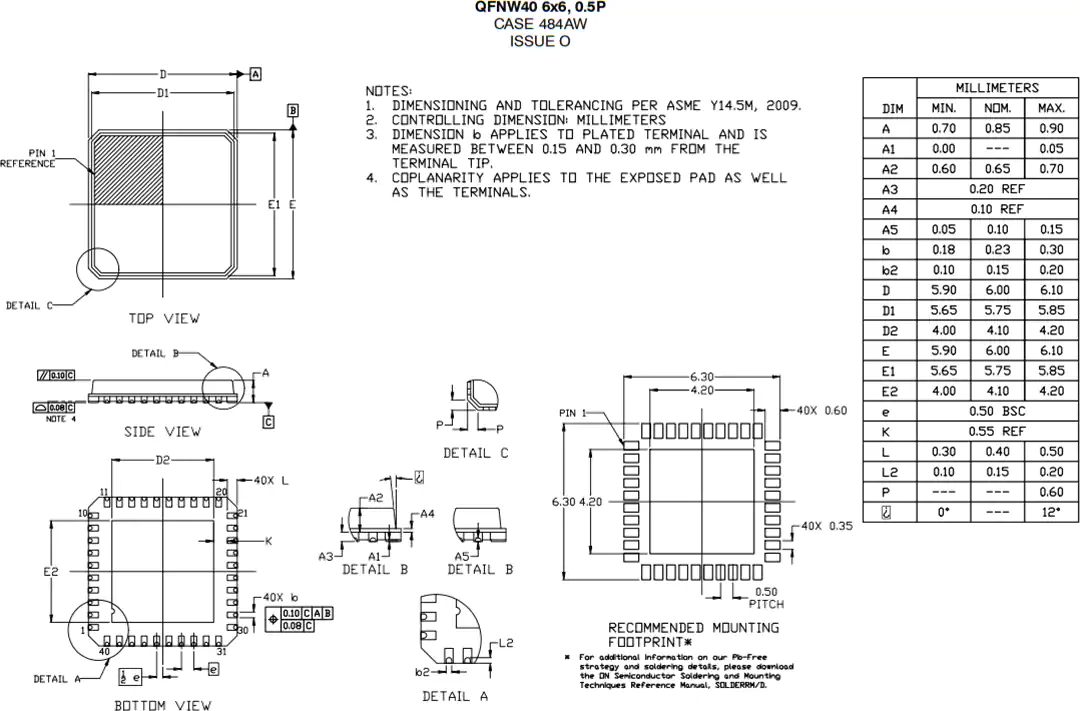

计划大纲
