ADIN2111 2端口以太网交换机的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-15

摘要： 模拟设备公司ADIN2111 2端口以太网交换机是一种低功耗、低复杂度的交换机，集成了两个以太网端口、10BASE-T1L物理接口和一个串行外围接口(SPI)端口。

模拟设备公司ADIN2111 2端口以太网交换机是一种低功耗、低复杂度的交换机，集成了两个以太网端口、10BASE-T1L物理接口和一个串行外围接口(SPI)端口。ADIN2111非常适合使用低功耗节点的工业以太网应用。设备符合IEEE 802.3 g-2019 以太网标准，支持长达10Mbps单对以太网。

ADI ADIN2111 2端口以太网交换机支持两个以太网端口和SPI主机端口之间的各种路由配置，为线路、雏花链或环形网络拓扑提供了灵活的解决方案。此外，该设备允许电缆到达1700米，超低功耗为77mW。

通过集成电压供应监控电路和开机复位(POR)电路，提高了系统级的鲁棒性。ADIN2111可以配置与主机通信的4线SPI为OPEN联盟SPI或通用SPI。两种模式均支持可选的数据保护或CRC (cyclic redundancy check)校验。

特性

10BASE-T1L符合IEEE标准802.3 g-2019
支持1.0V p-p和2.4V p-p传输电平
电缆到达

高达1700米，1.0V p-p传输电平
高达1700米，2.4V p-p传输电平

低功耗

单电源1.0V p-p: 90mW典型
双电源1.0V p-p:典型77mW

带有SPI的集成开关

10 mbps的全双工
支持16个MAC地址转发帧
支持OPEN Alliance 10BASE-T1x MAC PHY SPI
通过SPI访问MDIO内存映射
支持高优先级和低优先级队列
端口和主机之间共享的总缓冲区内存为28kB

Autonegotiation能力
托管或非托管配置
切割或存储和转发操作
在发送和接收上捕获IEEE 1588时间戳
诊断

帧生成器和检查器
多个环回模式
IEEE测试模式支持
端口专用统计计数器
链路和电缆诊断

25MHz晶体或外部时钟输入
单或双电源，1.8V或3.3V操作
集成电源监测和POR
48引脚，7mm x 7mm LFCSP小包装
温度范围

工业-40°C至+85°C
-40°C到+105°C

应用程序

楼宇自动化及消防安全
工厂自动化

边缘传感器和执行器
状态监视和机器连接

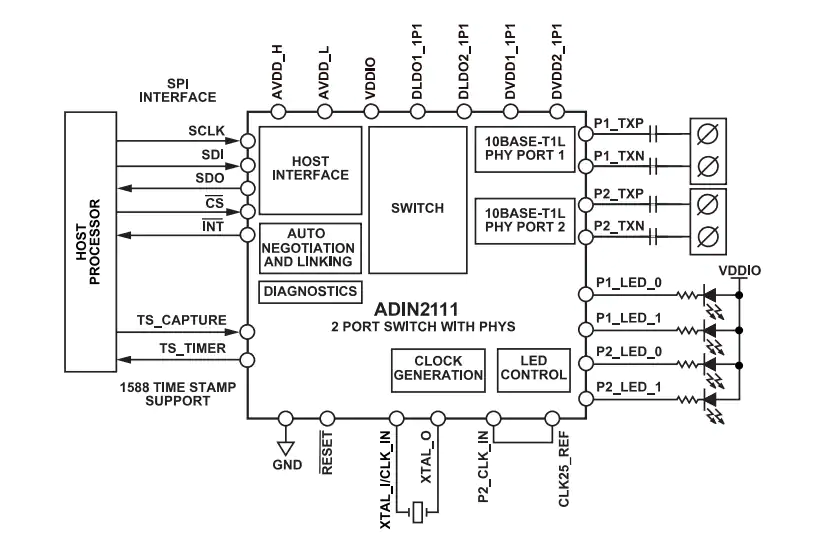

原理框图
