摘要： 高速USB Type-C 多用途UART/JTAG/SPI/I2C串行接口评估模块。

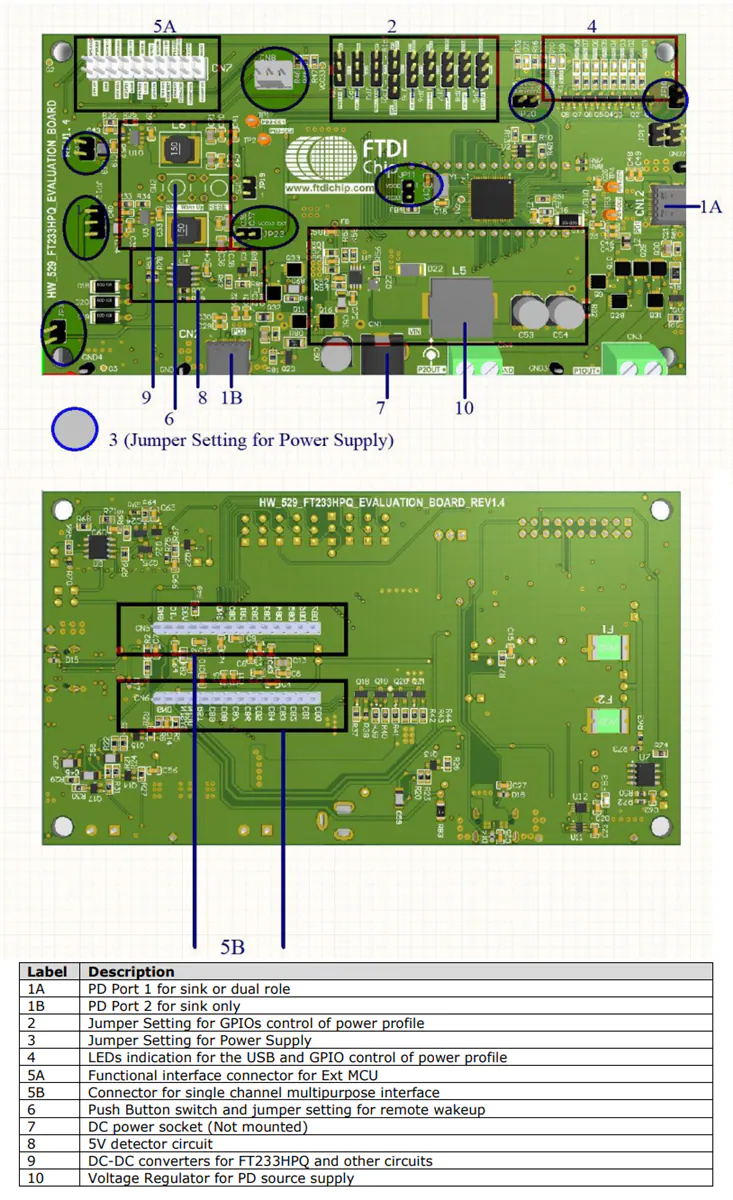

FTDI芯片FT233HP和FT4233HP评估模块为138.5mm x 77mm，集成了一对Type-C电源传输端口。第一个端口可以充当接收器(接收电源)和源(提供电源)角色，而第二个端口仅充当接收器。端口支持5V, 9V, 12V, 15V和20V电源传输对象(PDO)配置文件-在USB电源传输规范的修订3.0中定义。配置文件是通过外部EEPROM内存配置的，用LED指示灯表示使用的是哪个PDO配置文件。
两个Type-C USB PD端口，
PD1是一个初始接收器端口，支持电源角色交换和USB数据，这是USB 2.0兼容
PD2是一个只有接收器的端口
支持自供电和总线供电
可配置跳线选项，以启用/禁用直通电路或直流稳压器
外部EEPROM可配置选项
支持通过板载I(2)C和GPIO引脚对外控制供电策略
可配置跳线选项连接I(2)C
每个GPIO引脚和PWREN#， SUSPEND#信号和系统电源的LED指示灯
测试点为所有电源电压，核心电压，PD VBUS电压和CC电压
USB快速集成到现有电子系统
新系统USB接口原型设计平台
USB桥，带Type-C/PD3.0(充电器和设备)
通过USB PD和/或Type-C端口提供高达60W的电源应用程序
USB到多端口JTAG, SPI和I(2)C接口
USB到多端口异步串行接口
