摘要: 评估TPSM8D6B24,一个4V到16V输入,双25A或单50A PMBus电源模块。

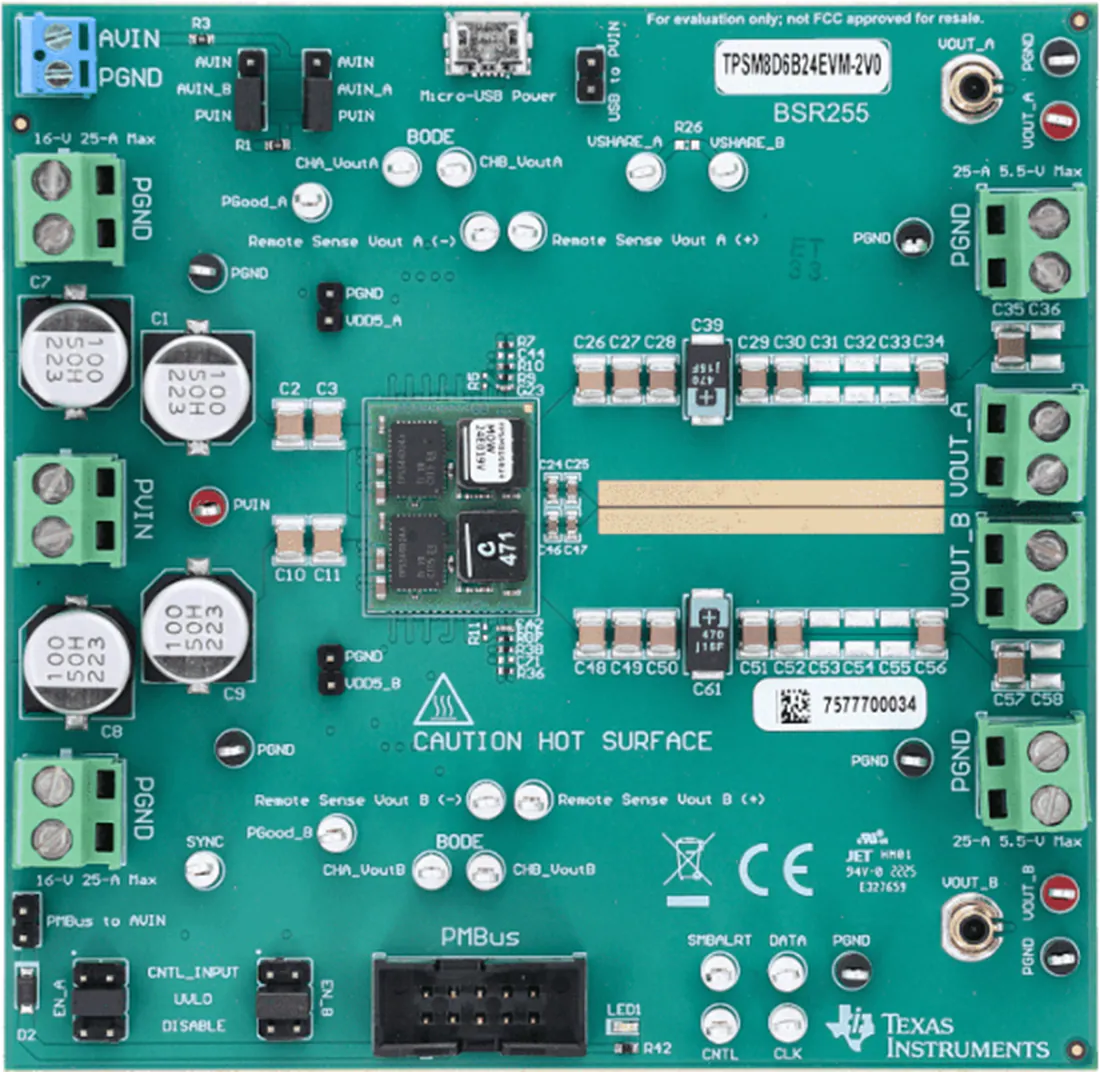

德州仪器TPSM8D6B24EVM-2V0电源模块评估模块(EVM)用于对TPSM8D6B24的运行进行评估。TPSM8D6B24是一个4V到16V输入,双25A或单50A PMBus 电源模块。输入电压范围为2.95V ~ 16V,每个25A输出电压分别为1.8V和3.32V。德州仪器TPSM8D6B24允许通过PMBus接口进行编程和监控。
可调节1.8V和3.32V输出可达25A直流输出电流(每个输出)
方便的测试点探测关键波形
PMBus 连接器,方便与TI USB适配器连接
电压源
输入电压源VIN必须是0V到18V可变直流电源,能够提供至少8ADC以支持25A负载和5V输入(或27ADC以支持联合50A负载)
示波器
建议使用示波器测量输出噪声和波纹。输出纹波必须使用尖桶法测量
输出负载
测试设置建议使用可变电子负载
要测试该评估模块支持的全负载电流,负载必须能够下沉至少25A
万用表
TI建议使用两个单独的万用表:一个测量V(IN),另一个测量V(OUT)
风扇
在高负荷的长时间运行中,可能需要用一个小风扇对评估模块进行强制风冷
将评估模块上的设备表面温度保持在额定温度以下
USB-to-GPIO接口适配器
评估模块和主机之间需要一个通信适配器
该评估模块设计用于使用TI的USB-to-GPIO适配器
