MONOLITHIC POWER SYSTEMS (MPS) MPS

单片电力系统(MPS) EVQ6527-F-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-02

摘要： 旨在演示十通道MPQ6527半桥门驱动器的能力。

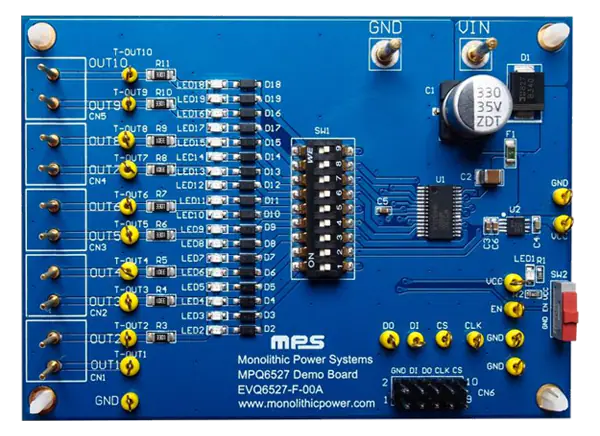

单片电源系统(MPS) EVQ6527-F-00A评估板旨在演示MPQ6527的能力，MPQ6527是一个具有串行输入控制的十通道半桥门驱动器。标准串行数据接口独立控制十个半桥，每个半桥都有各种诊断功能。MPQ6527在5.5V到40V输入电压(V(IN))范围内实现高达0.8A输出电流(I(OUT))。

特性

宽的5.5V至40V工作输入电压(V(IN))范围
高达0.8A输出电流(I(OUT))
典型1.3欧姆 HS-FET和LS-FET R(DS(ON))
待机模式下的低静止电流(I(Q))与总温度范围
串行数据接口
菊花链可能
可在TSSOP28-EP包中提供
可在AEC-Q100级

诊断功能包括:

做空输出
负载检测
保护套(OT)
过电压(OV)
欠压(UV)

应用程序

电机驱动程序
电信半桥电源

航空电子设备的直流/直流转换器

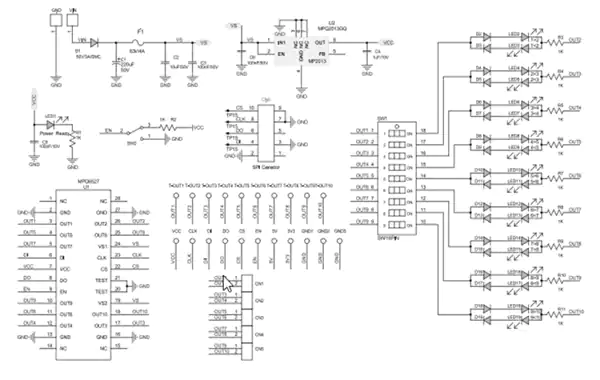

原理图
