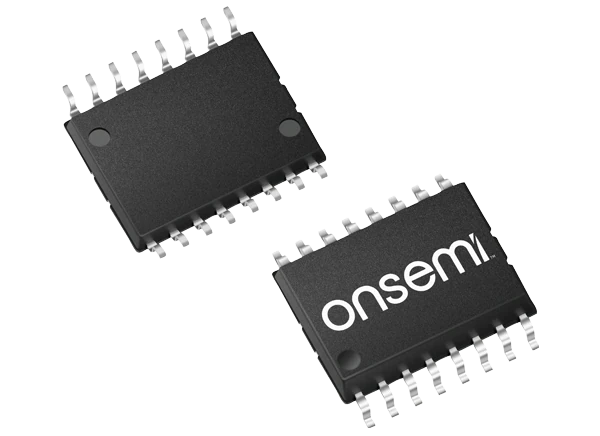

onsemi NCV51561隔离双通道门驱动器的介绍、特性、及应用

来源:HQBUY 发布时间:2023-03-08

摘要: 具有4.5A源和9A汇聚峰值电流,具有短和匹配的传播延迟。


onsemi NCV51561隔离双通道门驱动器具有4.5A源和9A汇聚峰值电流,具有短和匹配的传播延迟。NCV51561用于快速切换到驱动功率MOSFET和SiC MOSFET电源开关。


onsemi NCV51561隔离双通道门驱动器的工作电压高达1500VDC,由两个5kVRMS电隔离门驱动器通道提供。这些通道允许两个低侧,两个高侧开关的多种配置,或具有可编程死时间的半桥驱动器。

NCV51561提供了其他重要的保护功能,如独立欠压锁定两个门驱动器和死区时间调整功能。


特性

  • 4.5A峰值源,9A峰值汇聚输出电流能力

  • 灵活的双低侧,双高侧,或半桥门驱动器

  • 两个输出驱动程序的独立UVLO保护

  • 输出电源电压从6.5V到30V, MOSFET为5V和8V, SiC为13V和17V UVLO,阈值

  • 共模瞬态免疫CMTI大于200V/ns

  • 传播延迟典型的36ns

    • 每个通道的最大延迟匹配

    • 最大脉宽失真

  • 用户可编程输入逻辑

  • 单或双输入模式通过ANB

  • 启用或禁用模式

  • 用户可编程的空载

  • AEC-Q100符合汽车应用要求

  • 隔离和安全

    • 5kV(RMS)隔离1分钟(根据UL1577要求)和输出通道之间1500V峰值差电压

    • 8000VPK增强隔离电压(根据VDE0884-11要求)

    • CQC认证符合GB4943.1-2011

    • 符合IEC 62386-1的SGS FIMO认证

  • Pb-Free设备


应用程序

  • 车载充电器

  • xEV直流-直流转换器

  • 牵引逆变器

  • 充电站

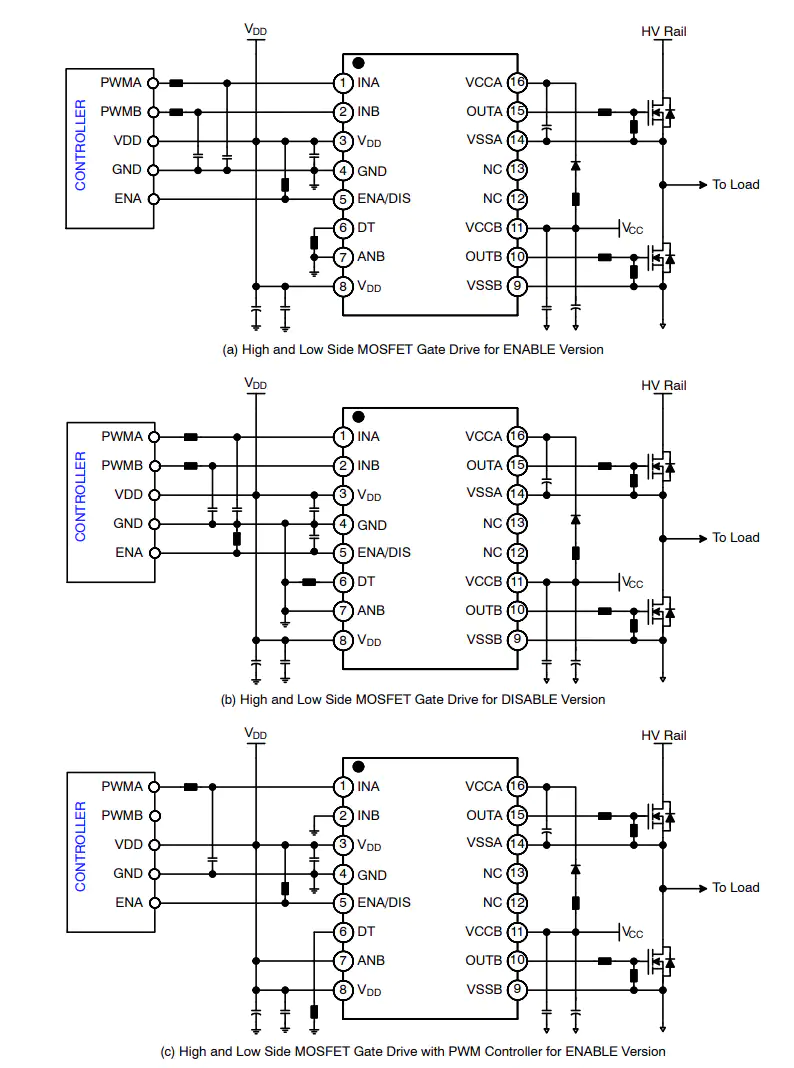

典型应用电路

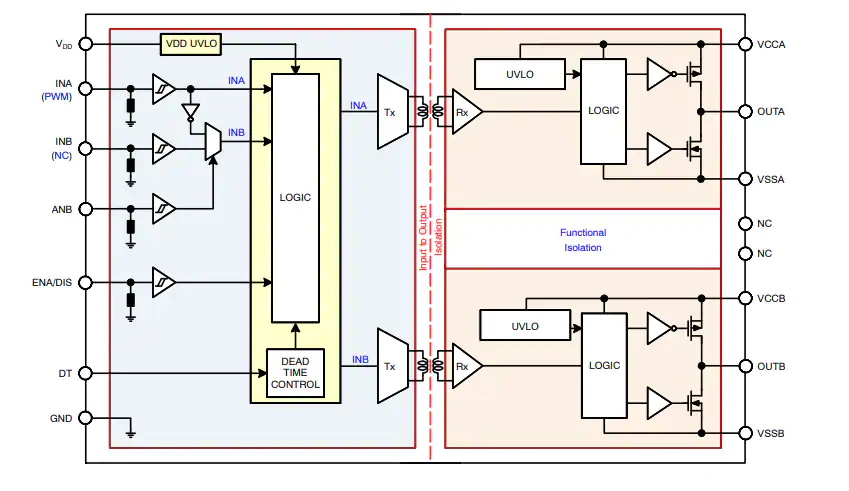

框图
