摘要： 村田DFE21CCNxEL芯片线圈功率电感器的特点是饱和电流(I(SAT))增加20%，直流电阻(RDC)减少50%。

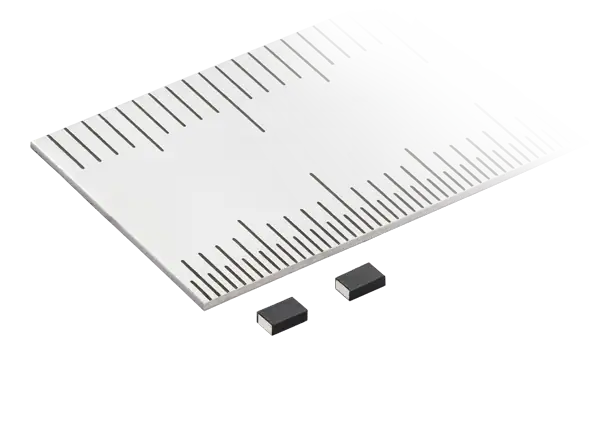

村田DFE21CCNxEL芯片线圈功率电感器的特点是饱和电流(I(SAT))增加20%，直流电阻(RDC)减少50%。这些参数有助于提高操作效率水平，并实现系统设计的精简。l型电极允许这些组件达到相当高的密度水平。村田DFE21CCNxEL芯片线圈功率电感器的包装尺寸为0805。这些组件设计用于5G智能手机、DC/DC转换器和电源管理电路。
有五种型号可供选择。DFE21CCNR24MEL提供0.24µH电感，最大RDC为20毫欧，最大I(SAT)为6.5A。对于DFE21CCNR47MEL，关键值为电感0.47µH, RDC最大值为29毫欧， I(SAT)最大值为4.8A。1.0µh -级DFE21CCN1R0MEL和2.2µh -级DFE21CCN2R2MEL的典型RDC图分别为60毫欧和138毫欧， I(SAT)图分别为3.3A和2.1A。DFE21CCNR33MELL提供0.33µH电感额定值，23毫欧 RDC, I(SAT)最大5.4A。
-40°C至+125°C的温度范围
20V最大额定电压
0.24 μ H ~ 2.2 μ H电感范围
±20%电感宽容
0.020欧姆 ~ 0.138欧姆最大直流电阻范围
4.8A或6.5A最大饱和电流
额定电流范围
2100mA到6500mA(基于电感变化)
1800mA至5200mA(根据温升)
0805包大小
5 g智能手机
直流/直流转换器
电源管理电路
