摘要： 基于Arm Cortex -R5F和C66x浮点DSP核心的高性能MCU。

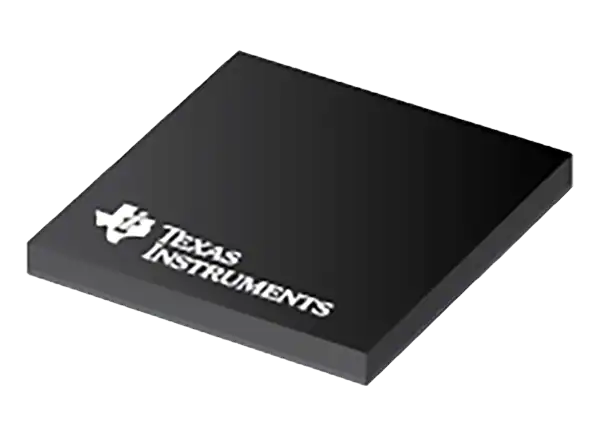

德州仪器AM273x Sitara 微控制器是一种高度集成的高性能微控制器，基于Arm Cortex -R5F和C66x浮点DSP核心。该设备使原始设备制造商(OEM)和原始设计制造商(ODM)能够通过充分集成的混合处理器解决方案的最大灵活性，快速将具有健壮的软件支持、丰富的用户界面和高性能的设备推向市场。
AM273x具有集成硬件安全模块(HSM)和功能安全支持内置的大型集成RAM在模具上，以及广泛的温度范围，为许多工业和汽车应用提供了安全、可靠和高性价比的解决方案。德州仪器AM273x设备是一个完整平台解决方案的一部分，包括硬件参考设计、软件驱动程序、DSP库、示例软件配置/应用程序、API指南和用户文档。
处理器核心
单核，32位，浮点DSP
工作在450MHz (14.4 GMAC)
双核Arm Cortex-R5F集群支持双核和单核操作
每个R5F核心32KB ICache和32KB DCache，所有内存上都有SECDED ECC
单核:128KB TCM /集群(128KB TCM / R5F核心)
双核:每个集群128KB TCM(每个R5F内核64KB TCM)
双核Arm Cortex-R5F单片机子系统工作频率高达400MHz，高度集成实时处理
TMS320C66x DSP核心
内存子系统
QSPI接口工作高达67MHz
可在DSP、MCU和共享L3之间共享内存空间
3.5625MB共享L3内存
960KB专用于主子系统
384KB专用DSP子系统
高达5.0MB片上RAM (OCSRAM)
外部内存接口(EMIF)
片上系统(SoC)服务和体系结构
40 mhz晶体内部振荡器
支持40/50MHz的外部振荡器
支持外部驱动时钟(平方/正弦)在40/50MHz
用于各种子系统，MCU, DSP和加速器核心的12x EDMA
5个实时中断(RTI)模块
用于处理器间通信的邮箱系统
用于设备调试的JTAG/跟踪接口
时钟脉冲源
高速串行接口
10/100Mbps以太网(RGMII / RMII /信息产业部)
输入:2x 4车道MIPI D-PHY CSI 2.0数据
/ LVDS输出:4-lane极光
一般连接外围设备
4 ×串行外围接口(SPI)控制器，工作频率高达25MHz
3x集成电路(I(2)C)接口
4 ×通用异步收发器(UART)
1x 9通道ADC支持高达625Ksps
通用模数转换器(GPADC)
数字连接
工业和控制接口
3x增强脉宽调制器(ePWM)
1 ×增强捕获模块(eCAP)
2个模块化控制器区域网络(MCAN)模块，支持CAN-FD
电源管理
简化电源顺序，减少电源轨道数量
双电压数字I/O支持3.3V和1.8V操作
安全
可编程嵌入式硬件安全模块(HSM)
安全的身份验证和加密引导支持
客户可编程根密钥，对称密钥(256位)，非对称密钥(高达RSA-4K或ECC-512)，具有密钥撤销功能
加密硬件加速器-带有ECC的PKA, AES(最多256位)，TRNG/DRBG
设备安全
功能安全
支持汽车级温度范围
支持工业级温度范围
为功能性安全应用开发
将提供文件以协助ISO 26262功能安全系统设计
硬件完整性达到asilb目标
安全认证
ISO 26262认证由TÜV SÜD计划
功能性safety-compliant目标
AEC-Q100资格的目标
操作条件
包选项
ZCE(285引脚)nFBGA封装13mm x 13mm, 0.65 mm间距
45纳米技术
尺寸紧凑的解决方案
机器人
工厂自动化安全防护装置
楼宇自动化
汽车音响
交通监控
机器视觉
航空电子设备
工业运输
