摘要： 一种IEEE 802.3bw以太网物理层收发器，可以使用非屏蔽双绞线。

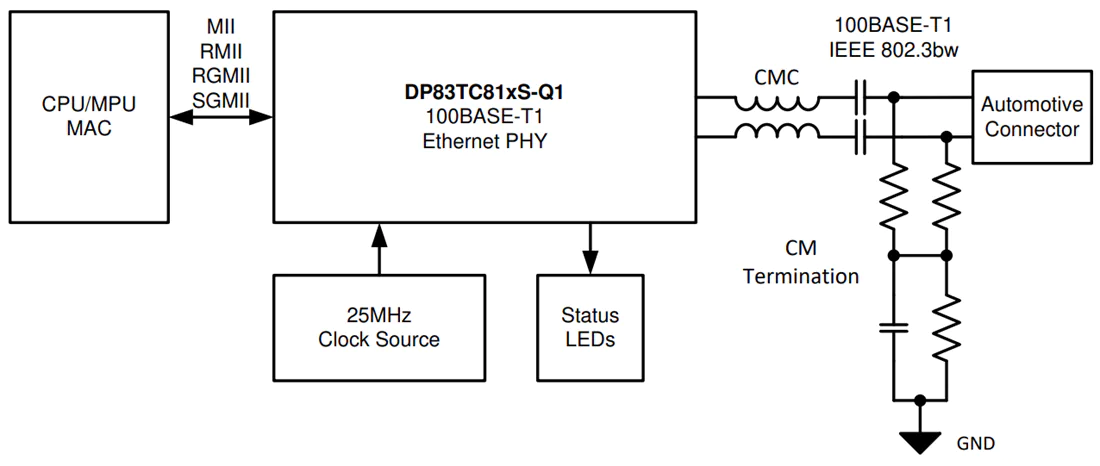

汽车以太网PHY是一种符合IEEE 802.3bw标准的汽车PHYTER 以太网物理层收发器，可以与非屏蔽双绞线一起工作。它提供了传输和接收数据所需的所有物理层功能，通过非屏蔽的单双绞线。该设备提供xMII灵活性，支持标准MII、RMII、RGMII和SGMII MAC接口。PHY还在MDI侧集成了低通滤波器，以减少排放。

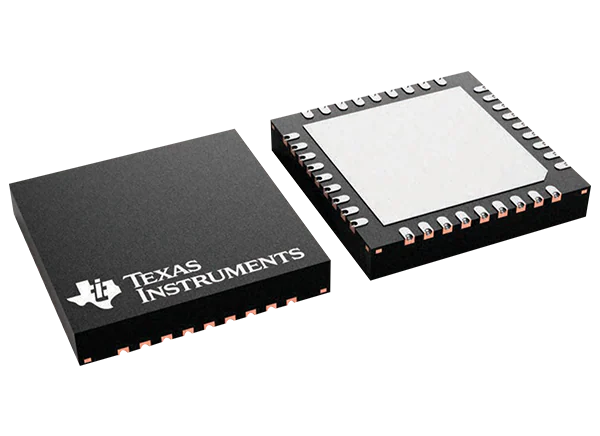

该设备包括诊断工具包，提供了实时监控工具、调试工具和测试模式的广泛列表。工具箱中包含第一个一体化防静电监控工具。它可以统计MDI上的ESD事件，并通过使用可编程中断提供实时监控。德州仪器DP83TC814S-Q1包括一个伪随机二进制序列(PRBS)帧生成工具，它完全兼容内部环回，在不使用MAC的情况下传输和接收数据。该设备安装在一个6.00mm × 6.00mm, 36针VQFN可湿侧包中。该设备与DP83TG720 (1000BASE-T1) pin-2-pin兼容。它也是一种与DP83TC811兼容的形式因子。该特性将允许DP83TC811、DP83TC812、DP83TC814和DP83TG720的单一PCB布局。
开放联盟和IEEE 802.3bw 100BASE-T1兼容
通过IV级排放与集成LPF
符合SAE J2962-3 EMC标准
可配置的I/O电压:3.3V, 2.5V, 1.8V
MAC接口:MII、RMII、RGMII、SGMII
MAC接口引脚可选独立电压轨(3.3V, 2.5V, 1.8V)
AEC-Q100适用于汽车领域
温度等级1(环境工作温度-40°C至+125°C)
引脚12和13的±8kV HBM ESD
IEC61000-4-2引脚12和13的ESD分类等级4:±8kV触点放电
支持IEEE 1588 SFD
TSN兼容802.3br帧抢占支持
低有功功率运行:小于230mW
诊断工具
信号质量指示(SQI)
时域反射计(TDR)
静电放电传感器
电压传感器
伪随机位序列内建自测
回送
VQFN，可湿侧面包装
ADAS
网关和身体控制
远程信息处理
