STMicroelectronics EVL012LED 200W LED驱动器使用STNRG012的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-20

摘要： 采用STNRG012的EVL012LED 200W LED驱动器是一种基于两级方法的LED驱动板。

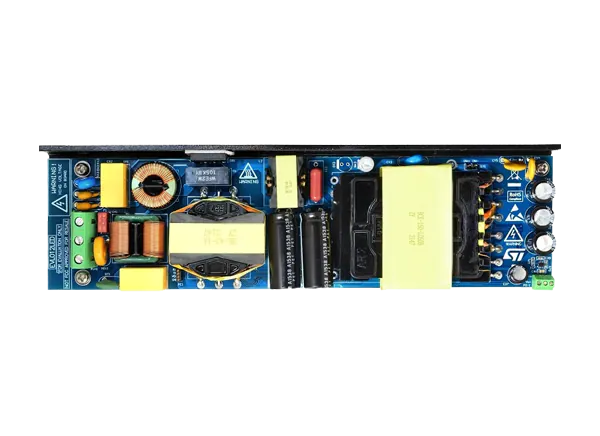

采用STNRG012的EVL012LED 200W LED驱动器是一种基于两级方法的LED驱动板。它具有前端PFC预调节器和下游谐振半桥变换器。EVL012LED使用STNRG012 IC，将两个部分的控制器嵌入到同一设备中。STNRG012具有效率高、无辅助电源空载功耗低、功率因数好、谐波含量低、零件数量少等特点。

特性

90…277 VAC -频率45 ÷ 65Hz通用输入主范围
最大输出功率200W
3.6 max。恒流输出
36 ÷ 56VDC输出电压范围
电源谐波符合EN61000-3-2 Class-C, JEITA-MITI Class-C
小于0.5W的空载市电消耗
没有辅助阶段
满载效率大于93%
从30%到100%满载THD，在230 VAC时小于7.5%

按照en55022 b类限值进行EMC
安全符合EN60950
尺寸210mm × 55mm × 15mm，(长×宽×高)
PCB双层，35 μm, FR-4，混合PTH/SMT
用100k欧姆电位器或0-10V外部电压将模拟量从100%调光到小于10%
反馈回路恒流恒压
保护输入棕色/输出，PFC饱和和PFC OVP LLC电容模式，OCP LED输出过载和短路，LED串开，反馈断开
