Antenova SRC2W006 Minuta双频Wi-Fi天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-20

摘要： 专为5G Wi-Fi应用设计，是单/MIMO天线系统的理想选择。

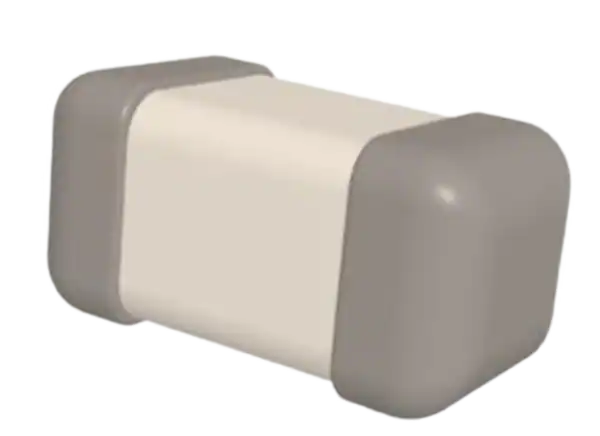

Antenova SRC2W006 Minuta双频Wi-Fi天线专为5G Wi-Fi应用而设计，是单天线和MIMO天线系统的理想选择。SRC2W006天线的工作频率范围为2.4GHz ~ 2.5GHz和4.9GHz ~ 5.9GHz，温度范围为-40℃~ +140℃。该天线的特点是线性极化，50欧姆阻抗(与匹配)，并需要一个小的地面平面。

特性

双波段天线，适用于2.4GHz至2.5GHz和4.9GHz至5.9GHz应用，Wi-Fi 802.11a/h/ j/n/p/ac
保持高设备性能，DFI(专为集成而设计)
超小型陶瓷的解决方案

SMD安装
1.0mm × 0.5mm × 0.5mm±0.1mm尺寸(LxWxH)
8.0毫米x 5.0毫米的占地面积
线性极化
提供的磁带和卷轴

应用程序

访问点
便携式设备
PC卡
机顶盒

网络设备
穿戴
MIMO系统
IP摄像机

规范

射频性能

4.00 dbi峰值增益
dbi平均获得-2.40
平均效率大于50%
-9.80dB最大返回损耗
21.97: 1最大电压驻波比
1.60 dbi峰值增益
dbi平均获得-2.50
平均效率高于55%
-9.20dB最大返回损耗
2.20: 1最大电压驻波比
2.4到2.5 ghz
4.9 ghz 5.9 ghz

频率范围的选择

2.4 ghz 2.5 ghz
4.9 ghz 5.9 ghz

50欧姆阻抗与匹配
温度范围

-40°C至+140°C工作
-10°C至+40°C存储

存储相对湿度小于75%
24个月的保质期
