微晶RV-3032-C7开发板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-17

摘要： 微晶RV-3032-C7开发板是带有I(2)C总线的RV-3032-C7实时时钟模块的演示板。

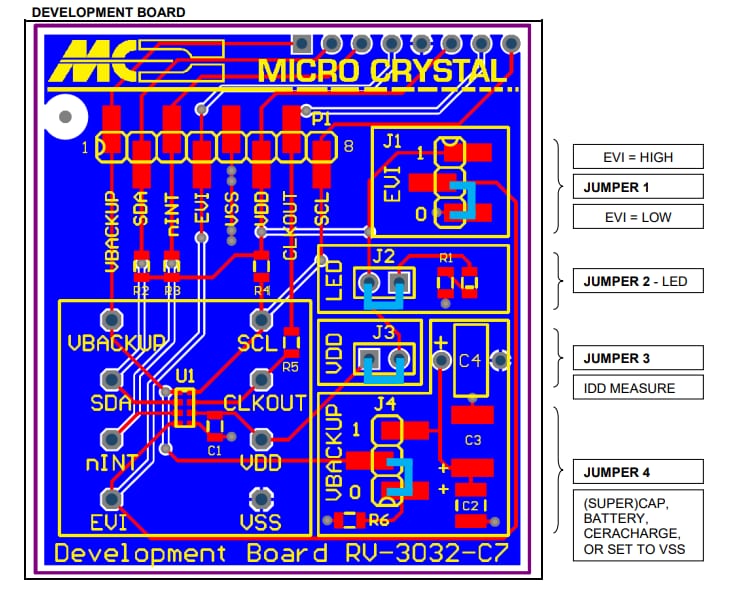

微晶RV-3032-C7开发板是带有I(2)C总线的RV-3032-C7实时时钟模块的演示板。微晶RV-3032-C7焊接到开发板上。每个引脚可在位于设备周围的测试引脚1到8和测试通孔处访问。右上方的8个通孔(1到8的测试引脚的一个副本)可以用于有角度的连接器。带有I(2)C总线的RV-3032-C7实时时钟模块集成了一个CMOS电路和一个晶体(XTAL)。

包内容

RV-3032-C7 RTC焊接到开发板上
V(ss)和V(dd)之间的C1 10nF去耦电容
C2 100 μ F电容作备用电源
C3, C4选项放置替代(超级)电容器或电池/Ceracharge备用电源
R1 330欧姆 LED限流电阻
LED1为绿色电源，LED的电流消耗要考虑，J2为关闭开关

R2 10k欧姆上拉电阻SDA到Vdd
R3 10k欧姆上拉电阻INT到Vdd
R4 10k欧姆上拉电阻SCL到Vdd
R5 0欧姆电阻器应在高频信号问题下不焊接
R6 10k欧姆下拉电阻定义Vbackup输入，以防不使用
