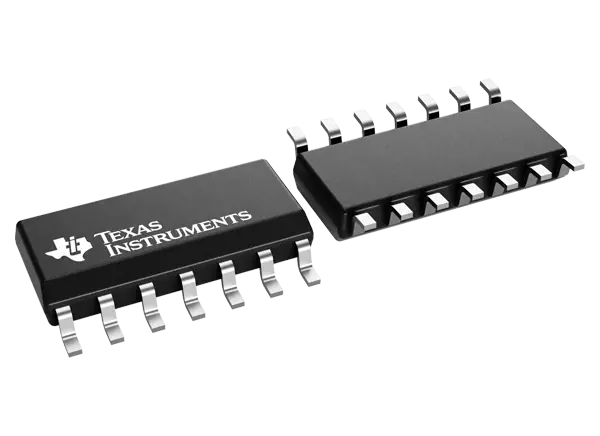

摘要： 德州仪器CD74HC73/CD74HCT73双J-K触发器利用硅门CMOS技术，实现相当于LSTTL部件的工作速度。
德州仪器CD74HC73/CD74HCT73双J-K触发器利用硅门CMOS技术，实现相当于LSTTL部件的工作速度。这些器件展示了标准CMOS集成电路的低功耗，以及驱动10个LSTTL负载的能力。
德州仪器CD74HC73/CD74HCT73触发器具有独立的J、K、Reset和Clock输入以及Q和Q输出。这些器件在时钟脉冲的负向跃迁过程中改变状态。重置是由低级输入异步完成的。该装置在功能上与HC/HCT107相同，但在终端分配和一些参数限制上有所不同。HCT逻辑系列在功能和引脚上与标准LS逻辑系列兼容。
时钟输入的迟滞，以提高噪声抗扰性和增加输入的上升和下降时间
异步复位
互补输出
缓冲的输入
典型f(MAX) = 60MHz在V(CC) = 5V, C(L) = 15pF, T(A) = 25°C
扇出(超高温范围)
标准输出:10 LSTTL负载
总线驱动程序输出:15 LSTTL负载
-55°C至125°C宽工作温度范围
平衡传播延迟和转换时间
与LSTTL Logic ic相比，显著降低了功耗
HC类型
2V到6V的操作
高抗噪性:在V(CC) = 5V时，N(IL) = 30%， N(IH) = 30% V(CC)
HCT类型
4.5V至5.5V操作
直接LSTTL输入逻辑兼容性，V(IL) = 0.8V(最大值)，V(IH) = 2V(最小值)
CMOS输入兼容性，I(I)≤1µA at V(OL)， V(OH)
