TDK MCZ1210-DH cp型共模滤波器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-14

摘要： 提供高达6.0GHz的差分模式传输，同时确保共模阻抗。

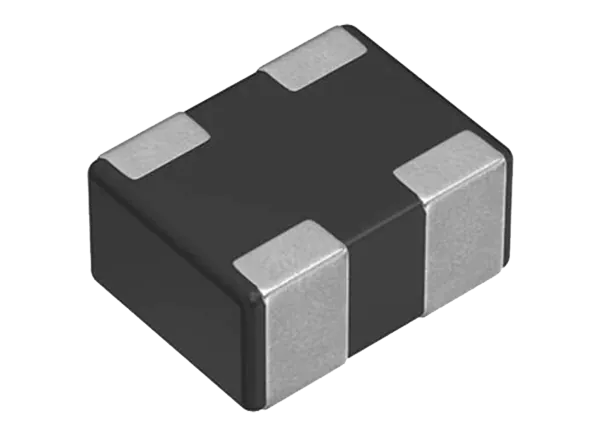

TDK MCZ1210-DH cp型共模滤波器具有宽频率范围的差模传输，可达6.0GHz，同时确保共模阻抗。MCZ1210-DH滤波器抑制共模噪声而不影响高速差分传输线信号。这些设备有两种变体:AEC-Q200版本的-40°C到+105°C (-D25)和组件的-40°C到+85°C (-A0G)的工作温度范围。TDK MCZ1210-DH cp型共模滤波器是超高速差分传输线，HDMI, USB3.0等噪声抑制的最佳选择。

特性

超高速差分线路的多层共模滤波器
宽频率范围的差模传输高达6.0GHz，同时确保共模阻抗
在不影响高速差分传输线信号的情况下抑制共模噪声

100欧姆阻抗差分模式
适用于超高速差分传输线、HDMI、USB3.0等的噪声抑制。
无铅,无卤
符合RoHS和REACH标准

应用程序

超高速微分接口

HDMI
LVDS
MIPI
USB3.0

服务器
个人电脑

DSC / "
电视
游戏
可穿戴设备
智能手机/平板电脑

规范

操作温度范围

MCZ1210DH-A0G组件的温度为-40℃~ +85℃
MCZ1210DH-D25组件-40℃~ +105℃

1.50欧姆或2.50欧姆最大直流电阻
最大额定电流100mA

12欧姆或45欧姆共模阻抗在100MHz
±5欧姆或±25%公差选项
最大额定电压5V
10毫欧最小绝缘电阻
尺寸1.25mm x 1.0mm x 0.5mm (LxWxT)
