摘要： 意法半导体L4985 CCM PFC控制器设计用于升压转换，并具有专有的倍增器“模拟器”。
意法半导体L4985 CCM PFC控制器设计用于升压转换，并具有专有的倍增器“模拟器”。该模拟器，结合创新的THD优化器，保证非常低的总谐波失真(THD)在所有操作条件下的性能。利用一个专有的关闭时间调制器，L4985在所有工作条件下具有两个选项，65kHz为a和130kHz为B，在准固定频率下工作。
STM L4985 CCM PFC控制器支持800V高压启动块，包括将EMI滤波器的x -电容放电到安全水平的电路。该功能使机组符合安全法规(IEC 61010-1或IEC 62368-1)，无需使用与x -电容器平行的传统放电电阻。

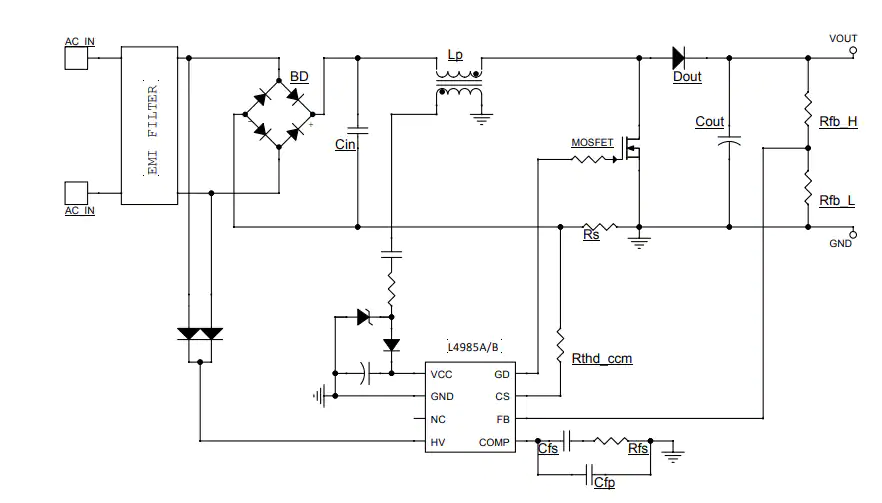

L4985可在引脚SO包中提供，为ccm操作的boost PFC预稳压器创建了高性能/低组件计数解决方案。PFC预调节器适用于EN61000-3-2和JEIDA-MITI兼容的应用，功率范围从几百W到一些kW。
峰值电流模式ccm操作
800V高压启动，集成输入电压感应
有源输入滤波电容放电
在所有操作条件(CCM和DCM)下，具有最小线路电流THD的专有倍增器“模拟器”
极少的外部组件
保护:反馈回路故障，OVP, OCP，电感饱和，褐变，断电(符合医疗SMPS标准)
电感电流的感觉
禁用和低消耗功能
在尖峰电流监测
软启动，顺利启动
1.2% (@ T(j) = 25°C)内部参考电压
65kHz (A版)和130kHz (B版)开关频率

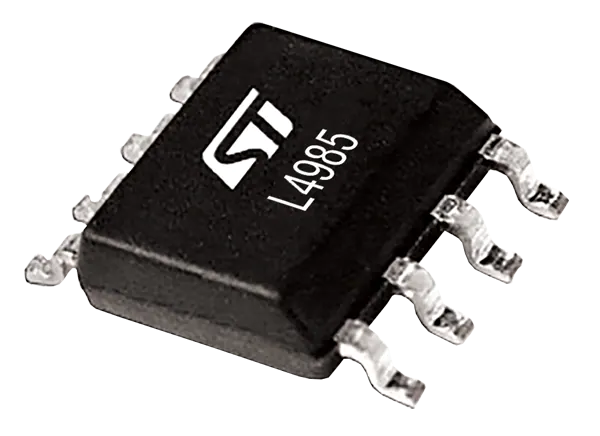

SO8包
PFC pre-regulator:
超过1kW的符合IEC61000-3-2和JEIDA-MITI标准的SMPS
桌面PC，服务器，网页服务器，游戏机
高功率LED灯具
工业和医疗SMPS符合IEC 60601-1-2
