德州仪器UCC27624双通道门驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-08

摘要： 高速，低侧门驱动器，有效驱动MOSFET, IGBT, SiC和GaN电源开关。

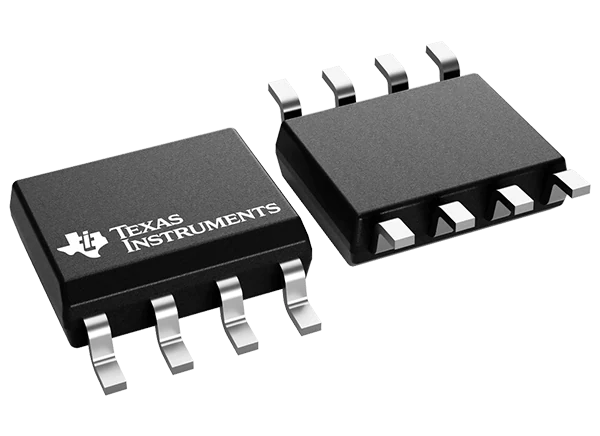

德州仪器UCC27624双通道门驱动是一种高速，低侧门驱动，有效驱动MOSFET, IGBT, SiC和GaN电源开关。UCC27624的典型峰值驱动强度为5A，减少了电源开关的升降次数，降低了开关损耗，提高了效率。UCC27624的快速传播延迟(典型的17ns)通过改进死区时间优化、脉宽利用、控制环路响应和系统的瞬态性能，产生更好的功率级效率。

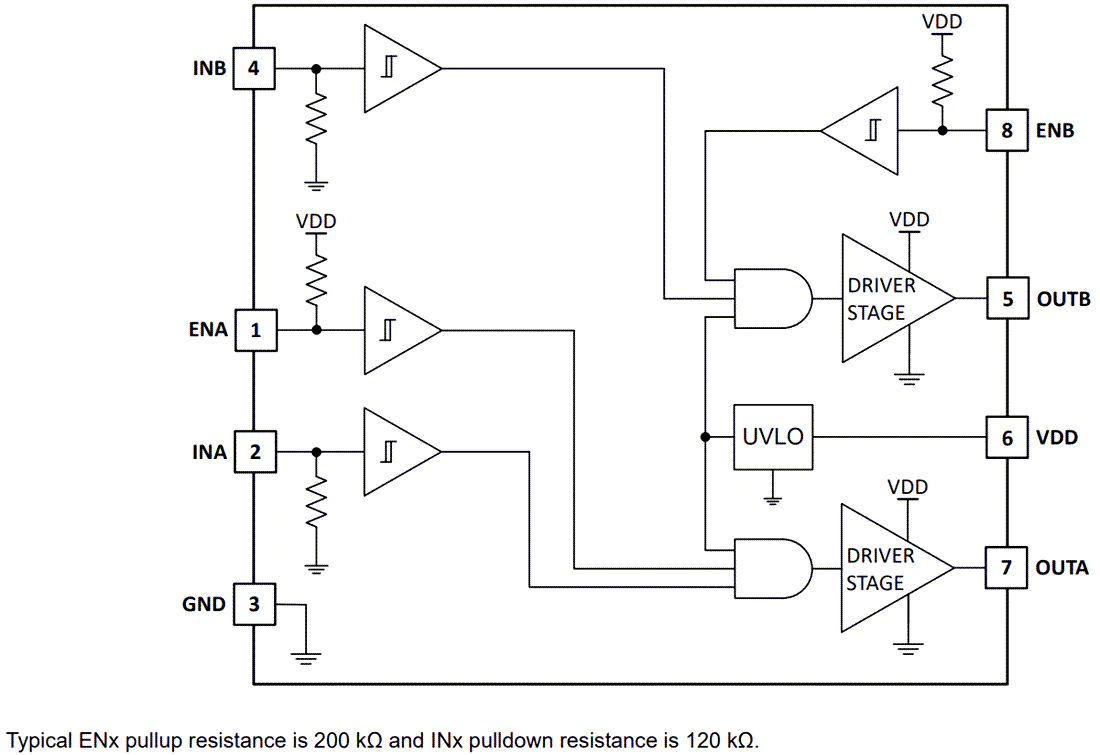

UCC27624可以处理-10V的输入，这提高了在有适度地面反弹的系统中的鲁棒性。输入独立于电源电压，并可连接到大多数控制器输出，以实现最大的控制灵活性。独立使能信号允许功率级独立于主控制逻辑进行控制。在发生系统故障时，门驱动程序可以通过拉低enable来快速关闭。许多高频开关电源在电源器件的门处有噪声，这些噪声会被注入门驱动器的输出引脚，导致驱动器故障。UCC27624的瞬态反向电流和反向电压能力使其能够容忍电源设备或脉冲变压器门上的噪声，并避免驱动器故障。

德州仪器UCC27624具有欠压锁定(UVLO)功能，以提高系统的鲁棒性。当没有足够的偏置电压来充分增强功率器件时，门驱动输出被强大的内部下拉MOSFET保持在低水平。
