NXP Semiconductors PCAL6524EV 24位GPIO Arduino Shield的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-08

摘要： PCAL6524超低压I/O扩展器演示开发平台。

NXP Semiconductors PCAL6524EV 24位GPIO Arduino Shield (PCAL6524EV- ard)是PCAL6524超低压I/O扩展器的演示和开发平台。PCAL6524为大多数微控制器提供远程I/O扩展，使用快速模式Plus (Fm+) I(2) c总线接口。PCAL6524具有一个超低电压接口，可直接连接到微控制器。当需要额外的I/ o时，该设备提供了一个简单的解决方案，同时将互连保持到最小。

NXP Semiconductors的PCAL6524EV 24位GPIO Arduino Shield作为子板，可以通过Arduino端口连接到与Arduino兼容的开发板，用于测试和测量PCAL6524的特性。PCAL6524EV-ARD Shield通过Arduino端口与主机设备通过Fast-mode I(2) c总线进行通信。除了I(2) c总线，还有三条额外的数字线允许开发板通过相同的Arduino端口控制设备。PCAL6524EV-ARD Shield也通过Arduino端口供电。

PCAL6524EV 24位GPIO Arduino Shield设计用于与i.m mx RT1050 EVK评估套件(MIMXRT1050-EVKB)， LPCXpresso55S69开发板(LPC55S69-EVK)或i.m mx 8M迷你评估套件(8MMINILPD4-EVKB)一起工作。如果使用了i.MX 8M Mini Evaluation Kit，还需要Arduino Interposer Board (IMX8MMINI-IARD)。

特性

PCAL6524超低压I/O扩展器
用于外部访问IC输入输出引脚的I/O连接器
4个用户交换机连接IC的I/O引脚
4个用户led连接到IC的I/O引脚

由IC的I/O引脚控制的板载LED显示
配置Arduino Uno R3接口，可与Arduino设备直接连接
图形用户界面

必需的设备

i.m mx RT1050 EVK评估套件(MIMXRT1050-EVKB)， LPCXpresso55S69开发板(LPC55S69-EVK)，或i.m mx 8M迷你评估套件(8MMINILPD4-EVKB)和Arduino Interposer板(IMX8MMINI-IARD)
USB电缆
装有微软视窗的个人电脑，并备有USB接口

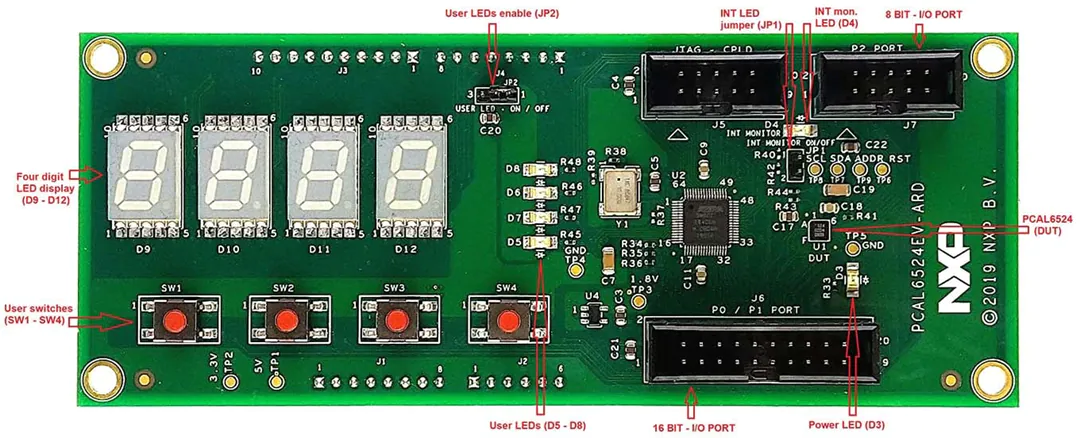

板布局
