SparkFun COM-18708 MicroMod以太网功能板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-04-12

摘要： Sparkfun COM-18708 MicroMod以太网功能板采用W5500以太网控制模块和Ag9900m PoE (Power-over-Ethernet) DC/DC转换器。

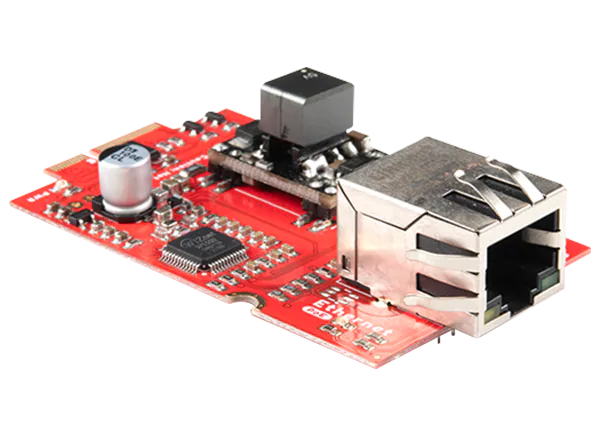

Sparkfun COM-18708 MicroMod以太网功能板采用W5500以太网控制模块和Ag9900m PoE (Power-over-Ethernet) DC/DC转换器。这些模块旨在将MicroMod组件配置为一个连接/供电的设备，并将其配置到具有以太网上电(PoE)系统的以太网网络中。W5500以太网控制器是一个TCP/IP嵌入式控制器，使用SPI通信协议，最多允许8个独立的套接字同时工作。该芯片包括Lan唤醒(WOL)操作和关机模式，以帮助节省电力。COM-18708板提供一个Ag9900m转换器，从路由器或网络交换机等PoE源为MicroMod组件供电。该Ag9900m转换器工作在输入电压范围为36V到57V，输出电压为5V，功率为9W。

特性

W5500以太网控制器:

硬件TCP/IP嵌入式控制器
支持TCP、UDP、IPv4、ICMP、ARP、IGMP、PPPoE协议
32 kb的内存
高速SPI支持(80MHz时钟速度)
在LAN上使用Wake(基于UDP)和下电模式节省电力

Ag9900M PoE (power -over ethernet) DC/DC转换器:

IEEE802.3af兼容
配置为备用B(备用pair上电)电源方案

RJ45连接器，10/100 Base-T集成磁性，用于PoE应用

用于以太网链路和活动的状态led

规范

W5500以太网控制器:

±5直流输入电流(I(N))
-0.5V ~ 6V直流输入电压范围
-0.5V至4.6V直流输出电压范围
-40°C至85°C工作温度范围(T(OP))

Ag9900M PoE (power -over ethernet) DC/DC转换器:

输入电压范围36V ~ 57V
5 v输出电压
9瓦的功率

应用程序

家庭网络设备:

机顶盒
的个人
数字媒体适配器

Serial-to-Ethernet:

访问控制
Led显示屏

工厂及楼宇自动化
医疗监测设备
嵌入式服务器
