德州仪器LM5013-Q1非同步降压变换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： 德州仪器LM5013-Q1非同步降压转换器设计用于调节宽输入电压范围，最大限度地减少对外部浪涌抑制组件的需求。

德州仪器LM5013-Q1非同步降压转换器设计用于调节宽输入电压范围，最大限度地减少对外部浪涌抑制组件的需求。最小可控制的50ns通电，有利于实现较大的降压转换比，实现从48V标称输入到低压轨道的直接降压，从而降低系统复杂性和解决方案成本。LM5013-Q1在低至6V的输入电压下降时工作，如果需要，几乎100%占空比，使其成为高性能48V电池汽车应用和MHEV/EV系统的绝佳选择。

集成高侧功率MOSFET, LM5013-Q1输出电流高达3.5A。恒定在线(COT)控制体系结构提供了接近恒定的开关频率，具有良好的负载和线路瞬态响应。LM5013-Q1的其他功能包括超低I(Q)操作，实现高轻载效率，创新峰值过流保护，集成V(CC)偏置电源和自举二极管，精确使能和输入UVLO，以及具有自动恢复功能的热关闭保护。开放式漏极PGOOD指示器提供排序、故障报告和输出电压监测。

德州仪器LM5013-Q1符合汽车AEC-Q100一级标准，可采用8针SO PowerPAD 封装。1.27mm引脚间距为高压应用提供了足够的间距。

特性

aec - q100符合汽车应用要求

设备温度等级1(-40℃~ +125℃，环境温度范围)

功能性Safety-Capable

可提供辅助功能安全系统设计的文件

为可靠和坚固的应用而设计

宽输入电压范围6V到100V
结温范围-40°C至+150°C
固定3.5毫秒内部软启动定时器
高峰限流保护
输入UVLO和热停机保护

优化超低EMI要求

符合CISPR 25 5类标准

适用于可扩展的汽车电源

Pin-to-pin兼容LM5163-Q1和LM5164-Q1 (100V, 0.5A，或1A)
50ns最低开机和关机时间
无载休眠电流
3.1 μ电:关断静止电流

集成减少了解决方案的规模和成本

COT模式控制体系结构
集成100V, 0.25欧姆功率MOSFET
1.2V内部参考电压
无回路补偿元件
内部V(CC)偏压调节器和引导二极管

应用程序

混合动力、电动和动力系统
变频器和电机控制
工业运输

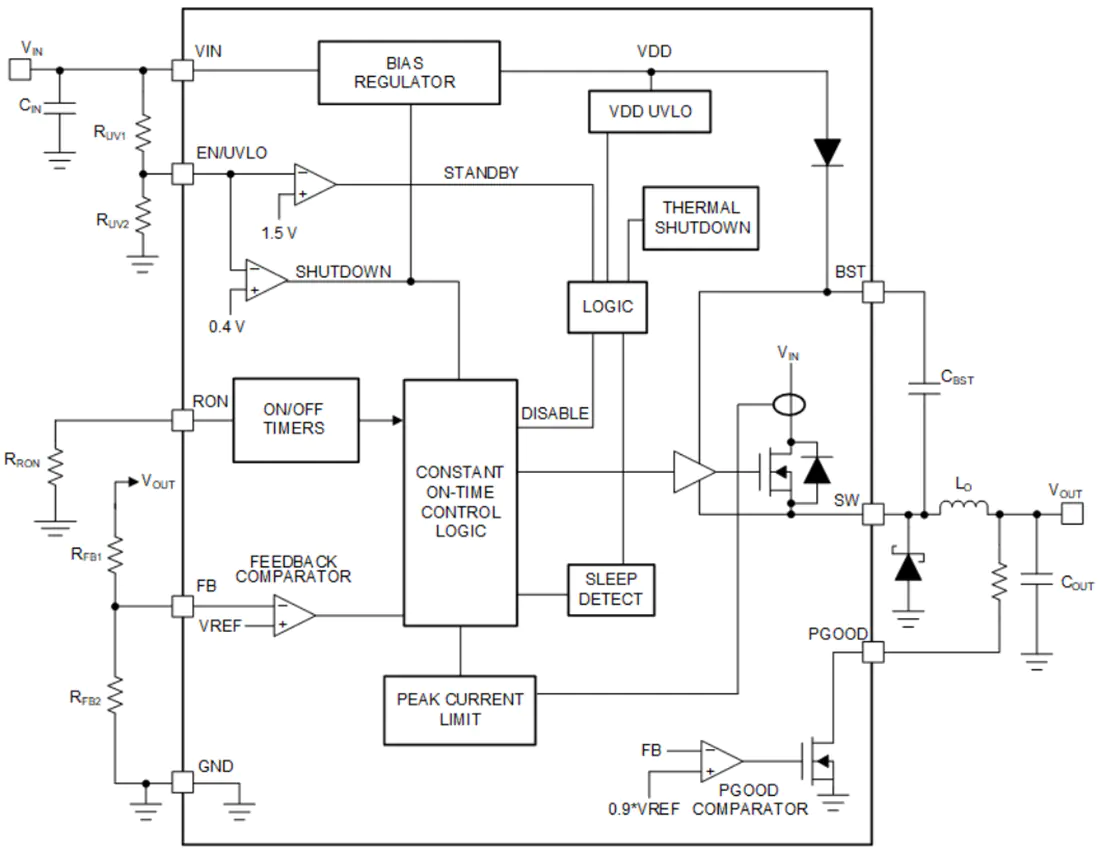

原理框图
