NXP Semiconductors GD3160半桥评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-01

摘要： NXP Semiconductors GD3160半桥评估套件(适用于丹佛斯DCM 1000X)包含两个GD3160单通道门驱动器。

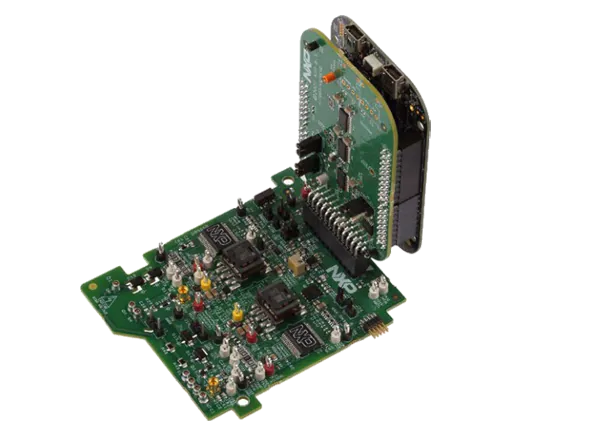

NXP Semiconductors GD3160半桥评估套件(适用于丹佛斯DCM 1000X)包含两个GD3160单通道门驱动器。FRDMGD3160DCMHB套件包括Freedom KL25Z微控制器硬件，用于连接安装了FlexGUI软件的PC。这允许以菊花链或独立配置的方式与GD3160门驱动设备上的串行外围接口(SPI)寄存器通信。

KITGD316xTREVB转换器板在MCU和GD3160门驱动器之间将3.3V信号转换为5.0V信号。FRDMGD3160DCMHB GD3160半桥评估套件连接到兼容的SiC模块，用于半桥或三相评估和应用开发。

特性

兼容DCM 1000X SiC模块
Flex GUI可与工具包一起使用
菊花链SPI接口可配置
容易配置跳线选项
SPI可配置注册选项使用Flex GUI

单套件双脉冲和短路评估
三相评估与三个套件菊花链
光纤连接选项外部PWM输入
可用的用户指南

必需的设备

1.27mm跳线配置(随套件包含)
30 μ H ~ 50 μ H，大电流空气芯电感，用于双脉冲测试
高压电源，带保护屏蔽和听力保护
12V, 1.0A直流电源

500MHz 2.5GS/s 4通道示波器
Rogowski线圈，PEM型号CWT Mini HF60R，或CTW MiniHF30(直径更小)
隔离高压探头(CAL Test Electric CT2593-1，泰克THDP0200)
数字电压表

包内容

FRDMGD3160DCMHB板在防静电袋中组装测试
3.3V至5.0V转换板(KITGD316XTREVB)连接到FRDM-KL25Z

USB A型公线到mini B型公线
快速入门指南

界面域
