单片电源系统(MPS) MPQ2484多拓扑LED控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-01

摘要： 单片电源系统(MPS) MPQ2484多拓扑LED控制器是灵活的，异步的，设计用于高亮度的LED灯。

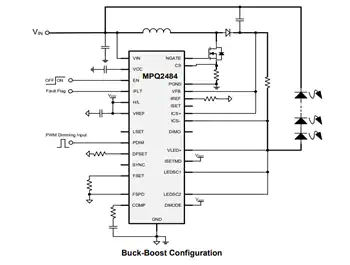

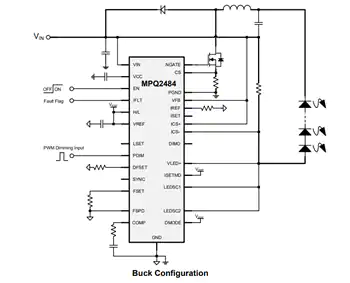

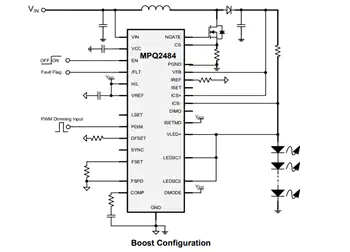

单片电源系统(MPS) MPQ2484多拓扑LED控制器是灵活的，异步的，设计用于高亮度的LED灯。MPQ2484提供buck, boost和buck-boost配置，非常适合多用途应用。该控制器提供4.5V到45V宽输入电压(VIN)范围，最大升压可达75V。快速瞬态响应通过峰值电流模式操作启动，也简化了回路稳定。

MPS MPQ2484多拓扑LED控制器开关频率(f(SW))由FSET引脚设置，也可以由100kHz到2.2MHz的外部时钟信号同步。此外，MPQ2484提供了一个可配置的频率扩频(FSS)功能，定期允许抖动切换以改善EMI。MPQ2484控制器支持p通道MOSFET调光开关模式。正常工作时，如果没有p通道MOSFET，设备可以选择两步调光或PWM调光。

该设备具有强大的故障保护功能，包括热停机、逐周期峰值限流、输出过压保护(OVP)、输出短路保护(SCP)、LED打开保护和LED短路保护。在发生故障的情况下，MPQ2484的故障指示器输出一个活动逻辑低信号。

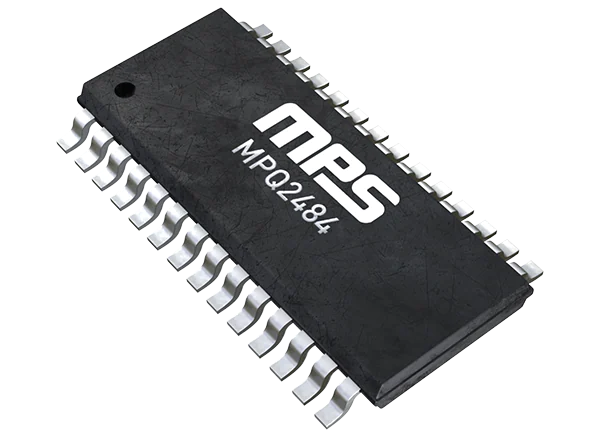

MPQ2484封装在TSSOP-28EP包中。
