摘要： 设计用于抑制高速差分串行总线上的EMI/RFI共模噪声。

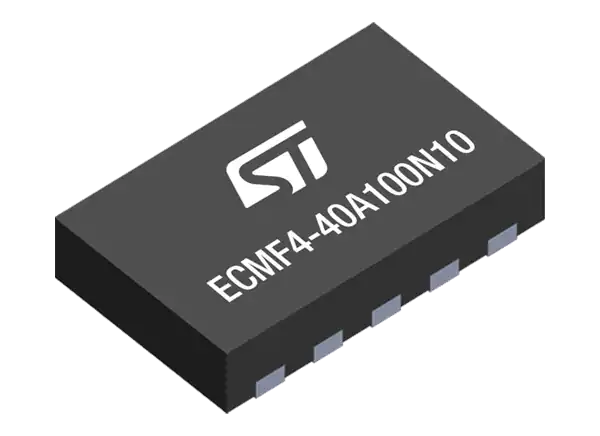

意法半导体ECMF2-40A100N6和ECMF4-40A100N10滤波器设计用于抑制高速差分串行总线上的EMI/RFI共模噪声。这些包括HDMI 2.1, HDMI 2.0, HDMI1.4, USB4, USB 3.2 Gen 2，以太网，MIPI，显示端口和其他高速串行接口。该设备有非常大的差分带宽以符合这些标准，也可以保护和过滤一个或两个差分通道。
10.7GHz差分带宽，符合HDMI 2.1, HDMI 2.0, HDMI 1.4, USB4, USB 3.2 Gen2, MIPI，显示端口2.0等。
WLAN频率上的高共模衰减
-15分贝2.4 ghz
-21分贝5.0 ghz
低串联电阻3.0欧姆
极低的PCB空间消耗
薄包装:最大0.5mm。
通过整合，有效减少寄生元素
无铅、RoHS包装
符合IEC 61000-4-2四级标准
±20kV(空气放电，ECMF2-40A100N6)
±25kV(空气放电，ECMF4-40A100N10)
±9kV(接触放电，ECMF2-40A100N6)
±10kV(接触放电，ECMF4-40A100N10)
接触放电
空气放电
笔记本,笔记本电脑
流媒体盒，HDMI棒
游戏机，机顶盒
平板电脑
便携式设备
