Espressif Systems ESP32-S3 2.4GHz Wi—Fi & BLUETOOTH LE soc的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-22

摘要： Espressif Systems ESP32-S3 2.4GHz Wi—Fi 和BLUETOOTH LE SoC提供低功耗的基于mcu的片上系统(SoC)，支持2.4GHz Wi-Fi和蓝牙低功耗(BLUETOOTH LE)。

Espressif Systems ESP32-S3 2.4GHz Wi—Fi 和BLUETOOTH LE SoC提供低功耗的基于mcu的片上系统(SoC)，支持2.4GHz Wi-Fi和蓝牙低功耗(BLUETOOTH LE)。ESP32-S3包括高性能双核微处理器(Xtensa 32位LX7)、低功耗协处理器、Wi-Fi基带、蓝牙LE基带、射频模块和外设。espresso Systems ESP32-S3 2.4GHz Wi-Fi和蓝牙LE soc是智能家居、人机界面(HMI)和其他各种应用的理想选择。

特性

无线网络

IEEE 802.11 b / g / n-compliant
2.4GHz频段支持20MHz、40MHz带宽
1T1R模式，数据速率高达150Mbps
无线多媒体个子)
Tx / rx a-mpdu, Tx / rx a-msdu
立即块消
碎片,碎片整理
自动信标监控(硬件TSF)
4 ×虚拟Wi-Fi接口
同时支持站、softtap或站+ softtap模式下的基础设施BSS
天线的多样性
802.11 mc英尺分
支持外部PA

蓝牙

蓝牙LE:蓝牙5，蓝牙网
高功率模式(20dBm，与Wi-Fi共用PA)
速度125Kbps, 500Kbps, 1Mbps, 2Mbps
广告扩展
多个广告集
信道选择算法#2
Wi-Fi和蓝牙内部共存机制，共享同一天线

CPU和内存

1芯在240MHz: 613.86 CoreMark;2.56 coremark /兆赫
2核在240MHz: 1181.60 CoreMark;4.92 coremark /兆赫
Xtensa 双核32位LX7微处理器，最高240MHz
CoreMark 分数:
128位数据总线和SIMD命令
384 kb罗
512 kb SRAM
RTC中的16KB SRAM
SPI，双SPI，四SPI，八进制SPI, QPI，和OPI接口，允许连接到多个闪存和外部RAM
支持带缓存的Flash控制器
支持Flash在线编程(ICP)

先进的外围接口

4 × 54位通用定时器
1 × 52位系统定时器
3 ×看门狗定时器
2 × 12位SAR adc，多达20个通道
1 ×温度传感器
14 ×触摸传感IOs
4×SPI
1 × LCD接口(8位~16位并行RGB、I8080、MOTO6800)，支持RGB565、YUV422、YUV420、YUV411之间转换
1 × DVP 8位~16位摄像接口
3×UART
2×(2)C
2×(2)
1 × RMT (tx / rx)
1 ×脉冲计数器
LED PWM控制器，多达8通道
1 ×全速USB OTG
1 × USB Serial/JTAG控制器
2×MCPWM
1 × 2槽位SDIO主控制器
通用DMA控制器(GDMA)，有5个发射通道和5个接收通道
1 × TWAI 控制器，兼容ISO 11898-1 (CAN规范2.0)
45 ×可编程gpio
数字接口:
模拟接口:
定时器:

低功耗管理

ULP-RISC-V协处理器
ULP-FSM协处理器
电源管理单元具有五种电源模式
超低功耗(ULP)的协处理器:

安全

Aes-128/256 (fips pub 197)
哈希(FIPS PUB 180-4)
RSA
随机数发生器(RNG)
HMAC
数字签名
安全启动
闪电加密
4 kbit OTP，用户可达1792位
加密硬件加速:

应用程序

智能家居

灯光控制
聪明的按钮
智能插座

工业自动化

工业机器人
网状网络
人机界面(HMI)

卫生保健

健康状况监控器
婴儿监视器

消费电子产品

Smartwatch和手镯
过多的(OTT)设备
Wi-Fi和蓝牙扬声器
记录器玩具和接近感应玩具

智能农业

智能温室
智能灌溉
农业机器人

零售和餐饮

POS机
服务机器人

音频设备

网络音乐播放器
直播设备
互联网广播播放器

通用低功率物联网传感器集线器
通用低功率物联网数据记录器
用于视频流的摄像机
USB设备
语音识别
图像识别
Wi-Fi +蓝牙网卡
触摸感应

防水设计
距离传感应用
线性滑块，轮式滑块设计

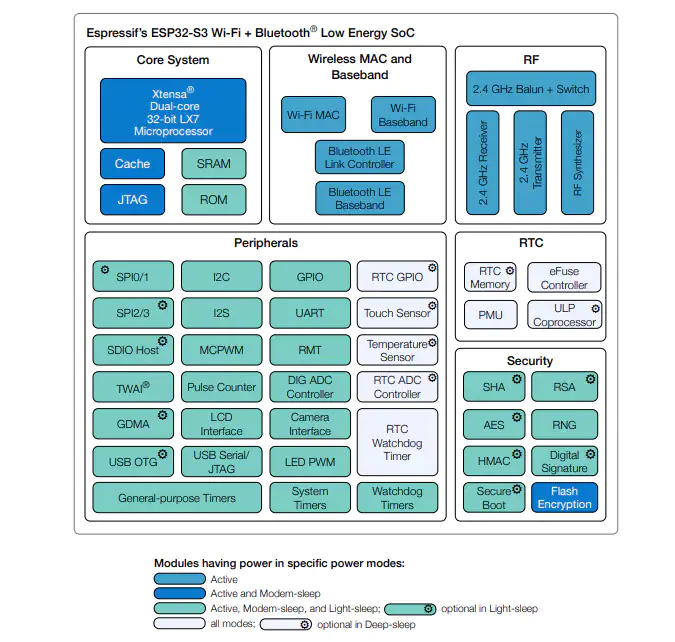

框图
