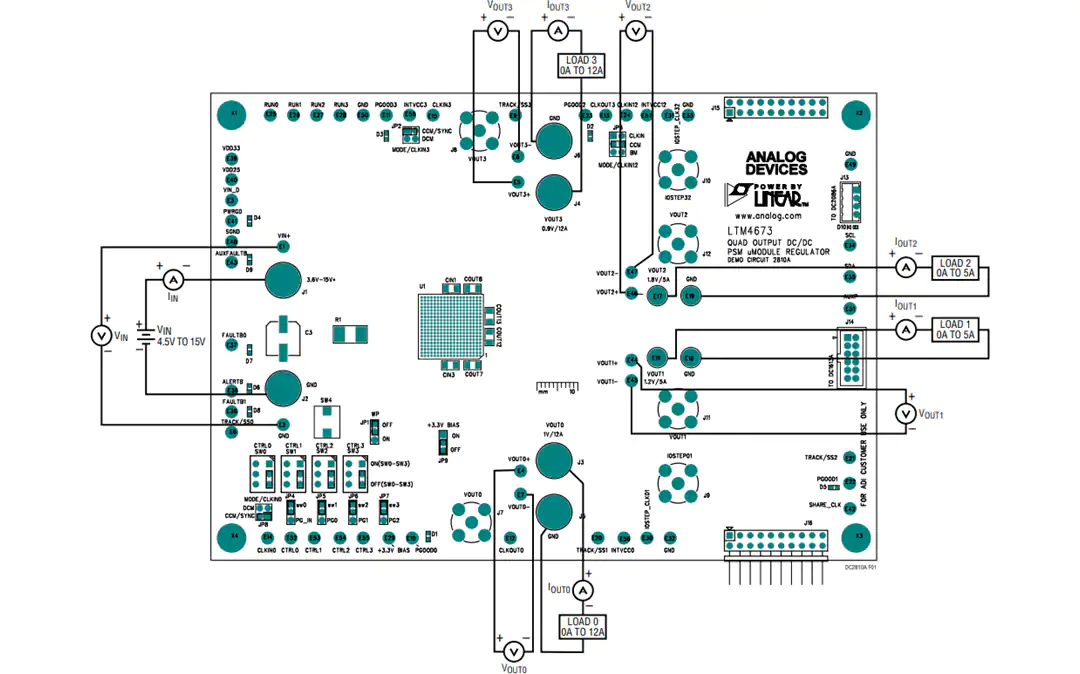

摘要： LTM4673演示电路DC2810A是LTM4673 μModule 降压调节器的评估平台。

模拟设备公司。LTM4673演示电路DC2810A是LTM4673 μModule 降压调节器的评估平台。LTM4673是一个四输出，双12A和双5A，开关模式DC-DC降压μ模块(电源模块)调节器。LTM4673集成了一个4通道电源系统管理器，用于排序、修整(伺服)、裕度、监督、管理故障、提供遥测和创建故障日志。该设备的工作电压范围为4.5V至15.0V。LTM4673支持输出电压范围为0.6V到3.3V的12A通道和0.6V到5.5V的5A通道。

模拟设备公司。DC2810A演示电路设计用于使用DC1613A USB to I(2)C/SMBus/PMBus控制器和免费下载的LTpowerPlay GUI连接到PC上。LTpowerPlay软件允许用户监测输入和输出电压、输入和输出电流、内部IC模具温度和故障日志的实时遥测。

LTpowerPlay GUI软件

LTpowerPlay是一个强大的基于windows的开发环境，支持Analog Devices Inc.。电源管理模块。LTpowerPlay可以通过连接到演示板系统来评估pmic。LTpowerPlay还可以在脱机模式下使用(没有硬件在场的情况下)来构建一个多芯片配置文件，该文件可以保存并在以后重新加载。

LTpowerPlay可以在启动单板时充当诊断工具，对系统中的电源管理方案进行编程或调整，或者在启动轨道时诊断电源问题。该软件还包括一个自动更新功能，以保持软件最新的设备驱动程序和文档集。
