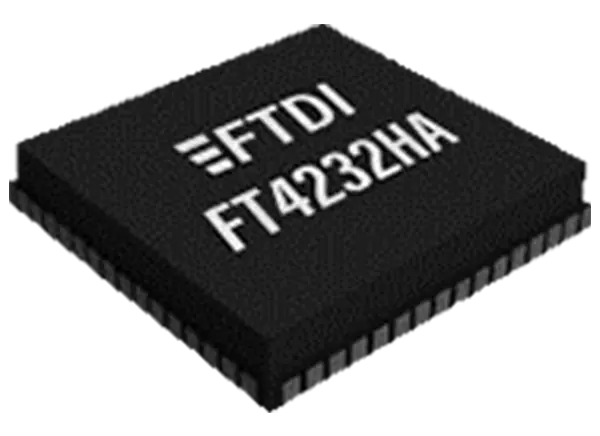

摘要： FTDI芯片FT4232HA汽车高速USB到UART/MPSSE是一个为目标设计添加高速USB支持的交钥匙解决方案。
FTDI芯片FT4232HA汽车高速USB到UART/MPSSE是一个为目标设计添加高速USB支持的交钥匙解决方案。FT4232HA具有4个独立的可配置接口。其中两个接口可以配置为UART、JTAG、SPI、I(2)C或Bit-Bang模式，使用带有独立波特率生成器的MPSSE。其余两个接口可以配置为UART或Bit-Bang。FT4232HA符合AEC 2级标准，工作温度范围为-40°C至+105°C。
FTDI芯片FT4232HA汽车高速USB到UART/MPSSE封装在一个紧凑的qpn -64包中，是无铅和RoHS兼容的。
单芯片USB到四串行端口，具有多种配置
USB协议在芯片上处理，不需要USB特定的固件编程
USB 2.0高速(480Mbits/秒)和全速(12Mbits/秒)兼容
在通道A和通道B上安装两个多协议同步串行引擎(MPSSE)，以简化同步串行协议(USB到JTAG、I(2)C、SPI或Bit-Bang)设计
独立的波特率
RS232/RS422/RS485 UART传输数据速率高达12Mbaud。(RS232数据速率受外部电平移位器限制)
FTDI的免版税虚拟Com端口(VCP)和直接(D2XX)驱动程序在大多数情况下消除了USB驱动程序开发的需求
可选的流量TX/RX指示灯可以添加led和外部74HC595移位
可接收缓冲区
支持USB挂起和恢复条件通过PWREN#， suspend #，和RI#引脚
FTDI FT232R/FT-X风格，异步串行UART接口选项，全硬件握手和调制解调器接口信号
UART接口支持7/8位数据，1/2停止位，奇数/偶数/标记/空格/无奇偶校验
自动传输可通过外部使用TXDEN引脚控制RS485串行应用
完全辅助硬件或X-On / X-Off软件
操作配置模式和USB描述字符串可通过USB接口在外部EEPROM中配置
低工作功率和USB挂起
可配置I/O驱动强度(4mA、8mA、12mA或16mA)和转换速率。
支持总线供电、自供电和大功率总线供电的USB配置
UHCI/OHCI/EHCI/xHCI主机控制器兼容
USB批量数据传输模式(高速模式下512字节数据包)
专用的Windows dll可用于USB到SPI和USB到I(2)C应用程序
+3.3V单电源工作电压范围
+3.3V I/O接口(+5V公差)
高度集成设计包括VCORE +1.2V LDO调节器，集成POR功能，片上时钟倍增器锁相环(12MHz至480MHz)
扩展-40°C至+105°C汽车2级工作温度范围
FT4232HA I/O ESD保护
人体模型(HBM)±2kV
机器模式(MM)±200V
充电装置型号(CDM)±500V
封闭自由

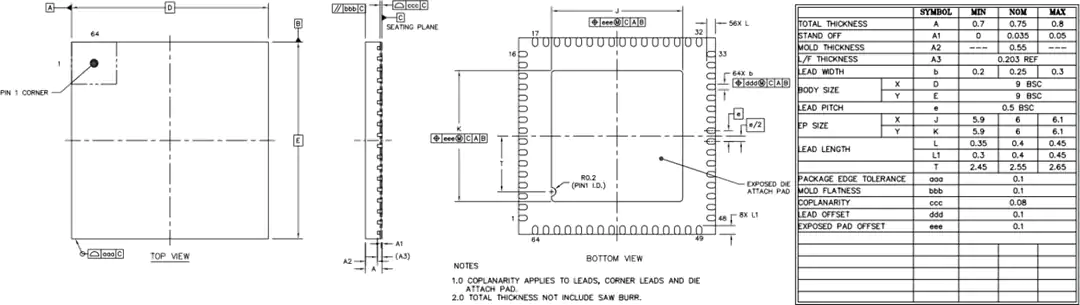

紧凑qfn - 64包
无铅，符合RoHS标准
汽车
单芯片USB到四通道UART (RS232, RS422，或RS485)或Bit-Bang接口
单芯片USB到2个JTAG通道加2个
单芯片USB到1个JTAG通道加3个
单芯片USB到1个SPI通道加3个
单芯片USB到2个SPI通道加2
单芯片USB到2个Bit-Bang通道加上2个
单芯片USB到1个SPI通道，加上1个JTAG通道和2个UARTs
单芯片USB到2个I(2)C通道加2个
将遗留的外设设计升级到USB
可现场升级的USB产品
蜂窝和无绳电话USB数据传输电缆和接口
基于MCU、PLD和FPGA的USB接口设计
PDA到USB的数据传输
USB智能卡读卡器
USB仪器
USB工业控制
USB媒体播放器接口
USB FLASH卡读取器和写入器
机顶盒USB接口
USB数码相机接口
