NCN26010工业以太网收发器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-06

摘要： onsemi NCN26010工业以太网收发器是一个10Mb/s, IEEE 802.3 g兼容设备，包括MAC、PLCA RS和10BASE-T1S PHY。

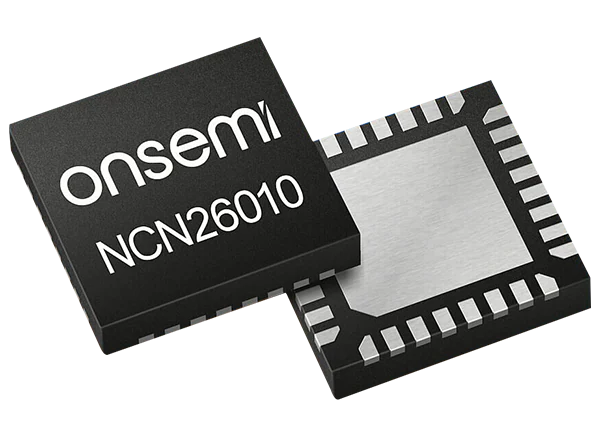

onsemi NCN26010工业以太网收发器是一个10Mb/s，符合IEEE 802.3 g标准的设备，包括一个媒体访问控制器(MAC)，一个PLCA和解子层(RS)和一个10BASE-T1S PHY，专为工业多点以太网设计。NCN26010提供了通过单个非屏蔽双绞线传输和接收数据所需的所有物理层功能。onsemi NCN26010工业以太网收发器通过开放联盟MACPHY SPI协议与主机mcu通信。应用包括工业自动化、传感器接口、家庭/建筑控制和安全/现场仪表。

特性

10BASE-T1S，符合IEEE 802.3 g标准
3.3 v电源电压
2个可配置的数字输出，可以驱动低电流led
低调的选择

4毫米x 4毫米QFN32
5mm × 5mm TQFP32

集成MAC和10BASE-T1S PHY
开放联盟兼容的SPI接口，用于向主机交换配置和数据帧
支持IEEE802.3 CSMA/CD碰撞检测

通过在共享介质(多滴)上进行无碰撞操作的本地配置，实现物理层碰撞避免(PLCA)
增强的噪声抗扰模式允许在超过IEEE 802.3 g规范的噪声水平下通信
支持8节点以上，UTP电缆长度≥25m
启动速度快不到100ms
支持独立模式下的引导
无铅

应用程序

工业自动化
传感器接口

家庭/建筑控制
保安及现场仪器

规范

2.25V至3.63V范围
55mW至150mW典型功耗范围
25MHz典型时钟频率
10 mb / s数据速率
800mV至1200mV的峰值差动输出
0.2ns典型的周期到周期抖动
10ns典型上升/下降时间
40欧姆到60欧姆输出阻抗

典型能量检测阈值250mV
阈值精度±30 mv
±20V共模电压范围
25k欧姆到60k欧姆差分输入电阻范围
5.5pF典型差分输入电容
-40°C ~ +125°C环境工作温度范围
