德州仪器TUSB2E11 usb2.0 eUSB2中继器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-16

摘要： USB低速(LS)信号、全速(FS)信号、高速(HS)信号。

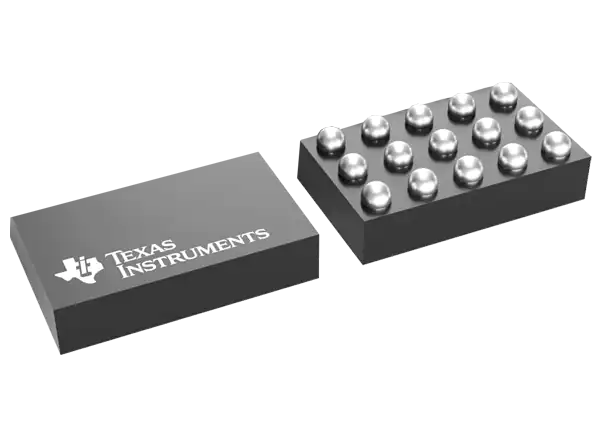

德州仪器TUSB2E11 USB 2.0 eUSB2中继器设计用于支持设备和主机模式。TUSB2E11具有USB低速(LS)信号、全速(FS)信号和高速(HS)信号的特点。该设备实现了多种专利设计，以提供健壮的互操作性、最佳性能和功率。

TI TUSB2E11 USB 2.0 eUSB2中继器为USB 2.0通道提供了8个单独设置和3个带引脚的等效串联电阻(ESR)高达20欧姆，用于没有I(2)C接口的系统。设备变体可获得不同级别的euusb2跟踪长度补偿，最高可达10英寸。

I(2)C接口允许额外的灵活性微调设备RX均衡和TX振幅、转换速率和预强调，以通过电气遵从性测试和补偿通道损失。通过配置3个GPIO引脚来监视多个USB总线状态或中断，以及可以提供SoC调试能力的ta -936 UART模式，可以提供各种调试选择。GPIO0和GPIO1可作为通用I(2)C到GPIOs的桥接。

特性

兼容USB 2.0和eUSB2 (rev 1.2)
低速、全速、高速信令
一流的高速总抖动20ps
寄存器访问协议接收器可用
支持主机和设备模式(双角色设备)
I(2)C或带脚选项的自动检测

三个带针USB 2.0高速通道补偿设置
I(2)C设备接口进行更多配置

CTA-936 USB Carkit UART支持
支持自动恢复ECR以及L2中断恢复模式
I(2)C可用于制造测试的调试能力

设备变体

euusb2 1.0V或1.2V信令接口
euusb2追踪不同产品形状因素的损失补偿水平
1.2V或1.8V I(2)C接口

可选电池充电和检测支持

BC 1.2 CDP或DCP分隔模式的广告
数据感知USB Type-C 兼容BC 1.2 SDP, CDP和DCP分压器模式检测
双角色自动切换充电器之间的广告或检测

可选GPIOs: interrupt GPIO2, debug, I(2)C↔GPIO0/1

应用程序

笔记本电脑和台式电脑
手机
平板电脑

穿戴
便携式电子设备
