摘要： 3通道装置具有独特的热管理设计，以减少温度上升。
德州仪器TPS92623-Q1汽车高侧LED驱动器是一种三通道器件，具有独特的热管理设计，以降低温度上升。汽车电池直接为TPS92623-Q1线性驱动器供电，具有较大的电压变化，输出满电流负载，每通道可达150mA。外部分流电阻利用共享输出电流和耗散功率的驱动器。TPS92623-Q1驱动器的全诊断功能包括LED打开，LED短到地电路，和设备过温保护。TI TPS92623-Q1的一故障全故障特性可以与其他LED驱动器，如TPS9261x-Q1, TPS9262x-Q1, TPS92630/8-Q1和TPS92830-Q1设备一起工作，以满足不同的需求。
AEC-Q100适用于汽车领域:
-40°C ~ 125°C, T(A)温度等级
4.5V ~ 40V输入电压范围宽

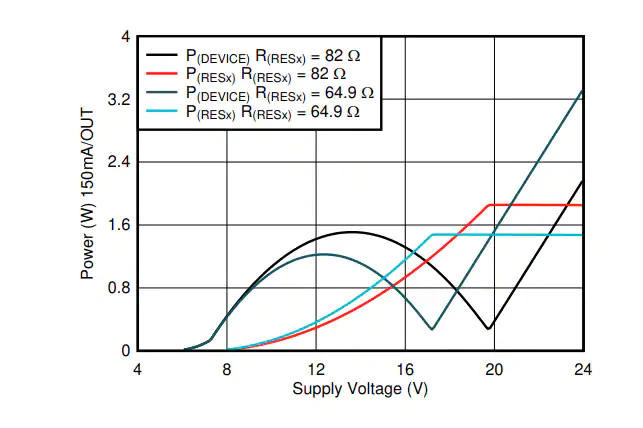

热共享由一个外部分流电阻
故障模式下电源电流低
三种高精度电流调节:
每个通道输出电流高达150mA
全温度范围±5%的精度
由电阻独立设定电流
独立的PWM引脚亮度控制
压差低:
最大落差
诊断和保护
LED开路自动恢复
具有自动恢复功能的LED短接地
具有可调阈值的诊断启用
故障总线可配置为一个故障-所有故障或唯一故障通道关闭(N-1)
热关机
-40℃~ 150℃工作结温度范围
汽车外置后灯:后灯、中高架停车灯、侧标灯
汽车外置小灯:门把手、盲点检测指示灯、进料口
汽车内饰灯:顶灯、阅读灯
通用LED驱动应用
