摘要: 评估SOT (DYY)包中的TCAN1043A-Q1和TCAN1043M-Q1 CAN FD收发器。

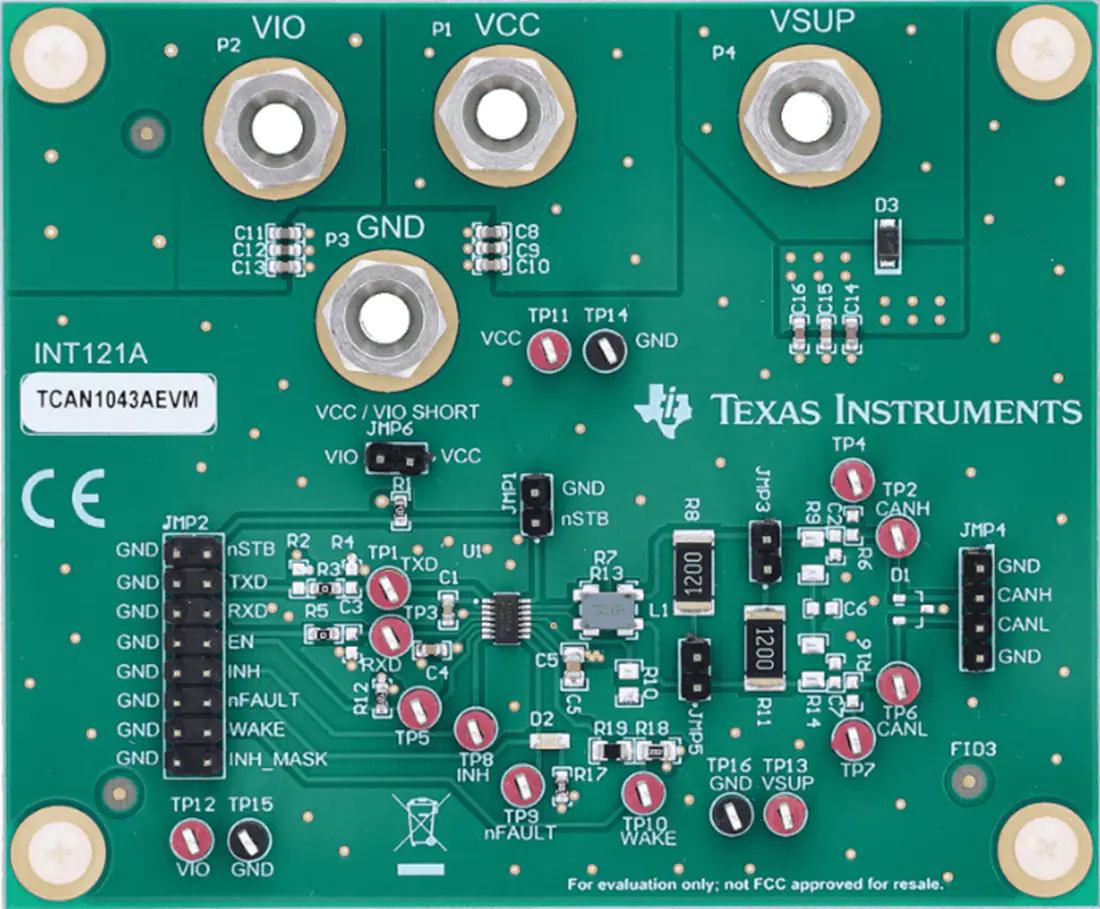

德州仪器TCAN1043AEVM收发器评估模块(EVM)帮助用户评估SOT (DYY)包中的TCAN1043A-Q1和TCAN1043M-Q1 CAN FD收发器的操作和性能。可以在评估模块上实现使用VIO、EN、INH、nSTB、VSUP、WAKE和nFAULT引脚执行系统级评估的能力。它还提供总线终端、总线过滤和保护组件。
德州仪器TCAN1043A-Q1评估模块与CAN收发设备和跳线的所有必要引脚连接简单,为设备引脚和CAN总线配置提供灵活性。所有主要点都有测试点(回路),在这些点上需要进行探测,如GND、VCC、TXD、RXD、CANH、CANL、EN、nFAULT和WAKE。评估模块支持许多CAN总线配置选项。
易于访问CAN收发器的所有引脚
PCB占用为CAN总线的公共保护/滤波组件提供
丝印标记彻底,方便使用
终止可以通过跳线选择性地启用
