德州仪器ISOUSB111DWXEVM评估模块(EVM)的介绍、特性、及应用

来源：HQBUY 发布时间：2023-02-13

摘要： 用于评估ISOUSB111DWX，一个16针SSOP包中的增强隔离USB中继器。

德州仪器ISOUSB111DWXEVM评估模块(EVM)用于评估高性能，5000V(RMS)增强隔离USB中继器16针SSOP (DWZ-16)包。评估模块具有测试点和跳线选项，可以使用最小的外部组件进行评估。这些测试点允许用户在将ISOUSB111DWX设备纳入用户的设计之前彻底地评估该设备。为了方便评估模块从各种电源供电，包括稳压电源、标准USB 2.0插座和标准直流适配器，评估模块包括变压器驱动器(SN6501)、变压器(CMP-0030614-1)和三个可调输出ldo (TPS76701和TPS73701)。

德州仪器的ISOUSB111DWXEVM可以配置为使用提供的ldo为3.3V电源供电或绕过这些外部ldo而使用内部ldo。评估模块可以更改为使用或不使用外部ldo和测试配置操作。评估模块可以验证许多ISOUSB111DWX数据表参数，如数据速率、当前消耗等。一些规范要求不同于ISOUSB111DWXEVM的测试设置配置;因此，规格不能从评估模块进行验证。

特性

高性能，5000V(RMS)增强隔离USB2.0中继器评估模块
支持高/全/低速
该评估模块经过测试，包括ISOUSB211设备评估的规定

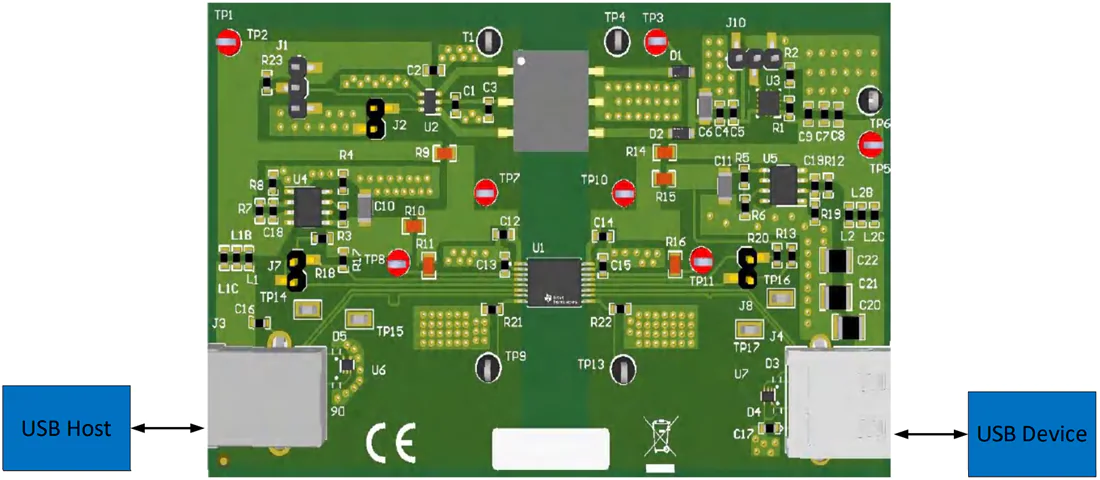

测试设置
