摘要： 基于低功耗，24位精度SAR AD4030-24 ADC，可高达2MSPS。

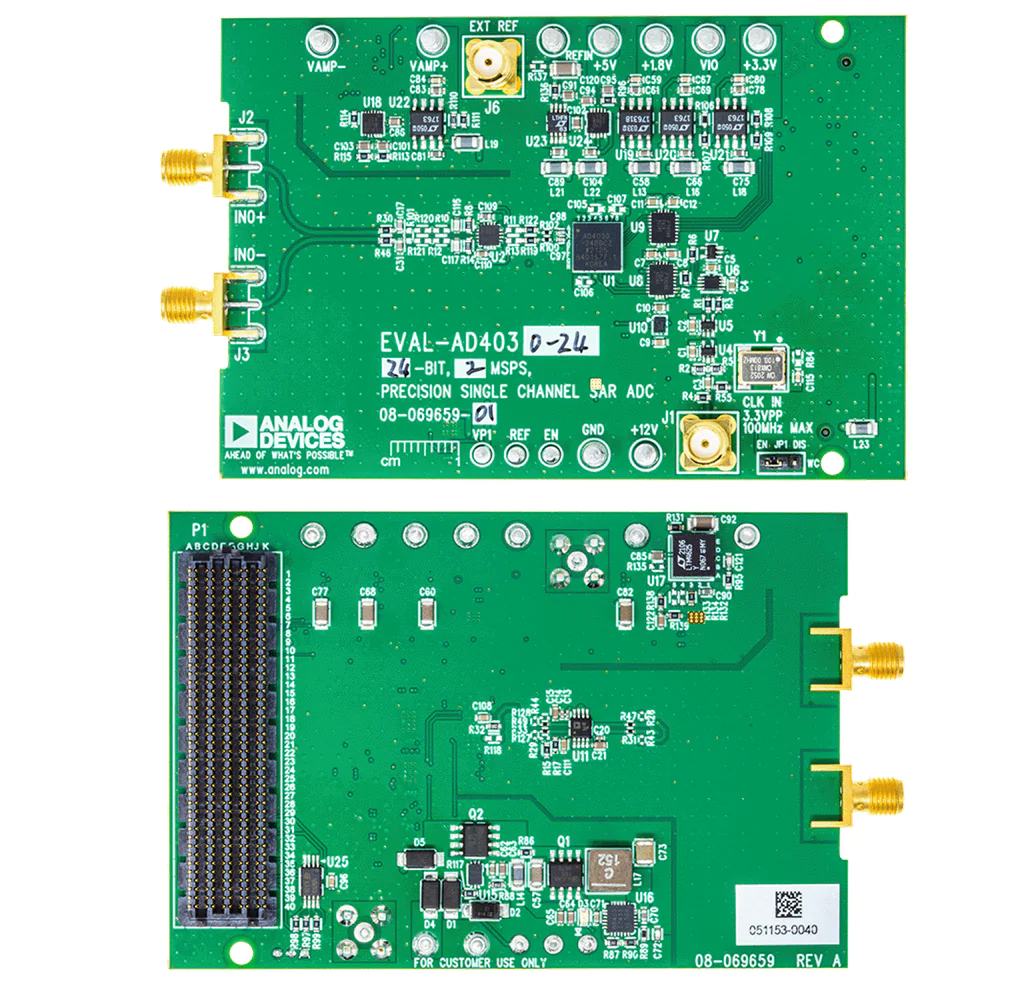

模拟设备公司。EVAL-AD4030-24评估板是基于低功耗，24位精度SAR AD4030-24 ADC，可高达2MSPS。评估板的配置是为了评估AD4030-24的性能，并为各种系统应用提供可配置的模拟前端(AFE)。
ADI EVAL-AD4030-24FMCZ评估板允许评估AD4030-24 ADC的要求和接口选项。同时，EVAL-AD4030-24-KTZ评估板包括Digilent ZedBoard Zynq-7000开发板。ZedBoard是Xilinx Zynq-7000全可编程SoC (AP SoC)的开发板，具有两个处理器核心和可编程FPGA结构。ZedBoard通过USB连接到PC。该板通过FPGA (field-programmable gate array) mezz card (FMC) low pin count (LPC)连接器与ZedBoard相连。
评估委员会包括:
·高精度缓冲带隙5V参考(LTC6655)
·模拟前端(AFE)为AD4030-24提供信号调理和驱动。该AFE可以配置为使用ADA4896-2在双缓冲配置或ADA4945-1，一个全差分放大器。
·可选的100MHz时钟源，为FPGA和ADC提供参考时钟
·完整的电源解决方案，从ZedBoard通过FMC连接器提供12V电源，提供所有必要的电压轨
板载电压参考、时钟源和ADC驱动程序
多功能模拟信号调理电路
lpc系统板连接器
ACE PC配置和数据分析软件(时频域)
与其他现成的控制板兼容
自动测试设备
数字控制回路
医疗仪器
地震学
半导体制造
科学仪器
安装Windows 7或Windows 10操作系统的PC机
Digilent ZedBoard 配有12V墙壁适配器电源
精密信号源
SMA电缆(输入到评估板)
推荐-以测试信号频率为中心的带通滤波器
EVAL-AD4030-24FMCZ评估板
Micro-SD存储卡(带适配器)，包含系统板引导软件和Linux操作系统
可选- ZedBoard(系统控制板)
1. 从ACE下载并安装ACE软件。PC需安装Windows 7及以上版本
2. 通过FMC连接器将EVAL-AD4030-24-FMCZ板和ZedBoard牢固连接在一起
3.将EVAL-AD4030-24FMCZ自带的SD卡插入ZedBoard的SD卡槽中
4. 将ZedBoard的USB OTG端口(PMOD连接器JE1旁边)通过一根微型USB电缆连接到PC
5. 将12V电源适配器连接到ZedBoard，并将ZedBoard上的电源开关(SW8)滑动到on位置
6. 确认ZedBoard上的绿色电源LED (LD13)和蓝色完成LED (LD12)处于打开状态
7. 等待ZedBoard上的红色LED (LD7)开始闪烁
8. 从Windows开始菜单启动ACE软件
