摘要： 4层PCB设计，10mil厚，Rogers 4350B和Isola 370HR，覆铜。

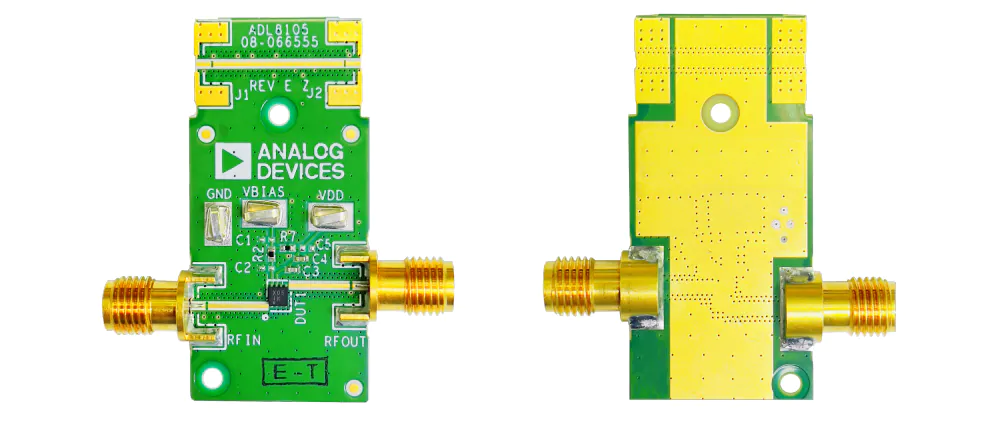

模拟设备公司。ADL8105-EVALZ评价板是一种4层印刷电路板(PCB)，设计厚度为10mil，罗杰斯4350B和Isola 370HR，铜包层公称厚度为62mil。ADL8105-EVALZ具有RFIN和RFOUT端口，填充2.9mm，母轴同轴连接器，匹配的RF迹线具有50欧姆特征阻抗。ADL8105- evalz提供的组件适用于ADL8105的完整工作温度范围-40°C到+85°C。
ADI ADL8105-EVALZ评估板通过J1和J2连接器之间的穿过校准路径来校准迹损。J1和J2连接器需要填充射频连接器，以使用直通校准路径。SMT测试点连接器(GND和VDD)允许访问ADL8105-EVALZ接地路径和VDD引脚。

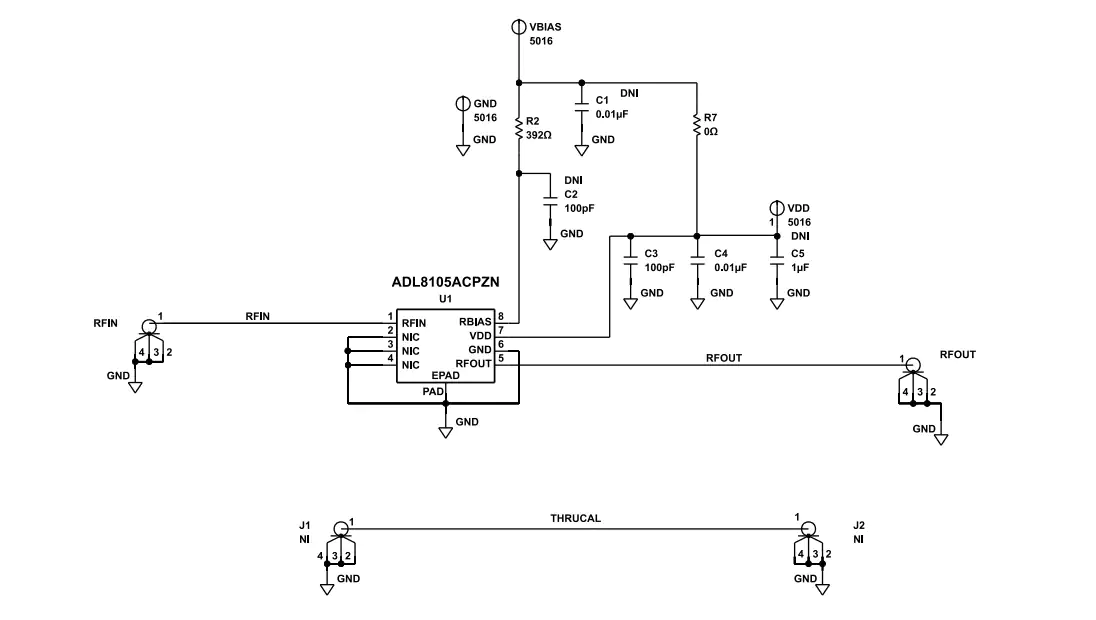

ADL8105-EVALZ电源去耦电容器说明了用于表征和限定设备的配置。
4层Rogers 4350B和Isola 370HR评价板
末端发射，2.9毫米射频连接器
通过校准路径(去填充)
射频信号发生器
射频频谱分析仪
射频网络分析仪
5V, 300mA电源
