摘要: 交错,两相PFC控制器设计的临界传导模式在重负载条件下。
onsemi NCP1632A关键传导模式(CrM)功率因数控制器是一种交错的两相PFC控制器。在高负载条件下,NCP1632A工作在临界传导模式(CrM)。该器件还可以在轻负载下具有频率折叠的不连续传导模式(DCM)下工作,在整个功率范围内获得优化的效率。NCP1632A集成了广泛的保护功能,适用于坚固的操作。该设备非常适合负载范围内的高效率和接近单位的功率因数是关键要求的应用程序。

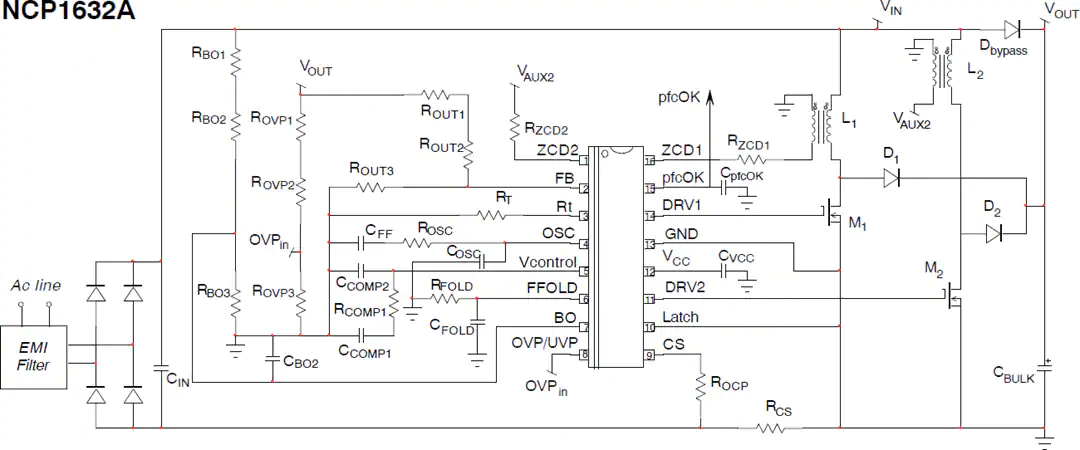

NCP1632A集成了双MOSFET驱动程序,用于交叉PFC应用。交错由两个小阶段而不是一个大阶段平行组成。这一过程易于实现,可以使用更小的组件,并提供更好的热分布。交错还扩展了临界传导模式的功率范围,这是一种高效和经济的技术,消除了对低t(rr)二极管的需求。此外,NCP1632A驱动器进行了180°相移,显著降低了电流纹波。

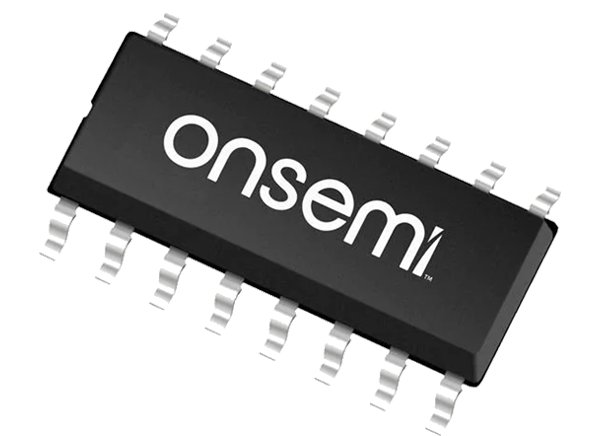

onsemi NCP1632A功率因数控制器封装在SOIC-16封装中,集成了构建健壮、紧凑的交错PFC级所需的所有功能,且外部组件最少。
Near-unity功率因数
在所有条件下,包括瞬态相,实质性180°相移
频率箝位临界传导模式(FCCrM)可实现固定频率、不连续传导模式的操作,在大多数压力条件下可实现临界传导
FCCrM操作优化了负载范围内的PFC级效率
失相控制,低EMI和降低均方根电流在大块电容器
低功率下的频率折叠,进一步提高轻载效率
谷开辅助绕组精确检测零电流
快速线路/负载瞬态补偿
高-500mA/+800mA驱动能力
显示PFC准备工作的信号(“pfcOK”引脚)
V(CC) 10V ~ 20V
输出过电压和欠电压保护
brown out检测具有50ms延迟,以帮助满足保持时间规范
软启动,顺利启动操作
可编程调节最大功率
过电流限制
检测涌流

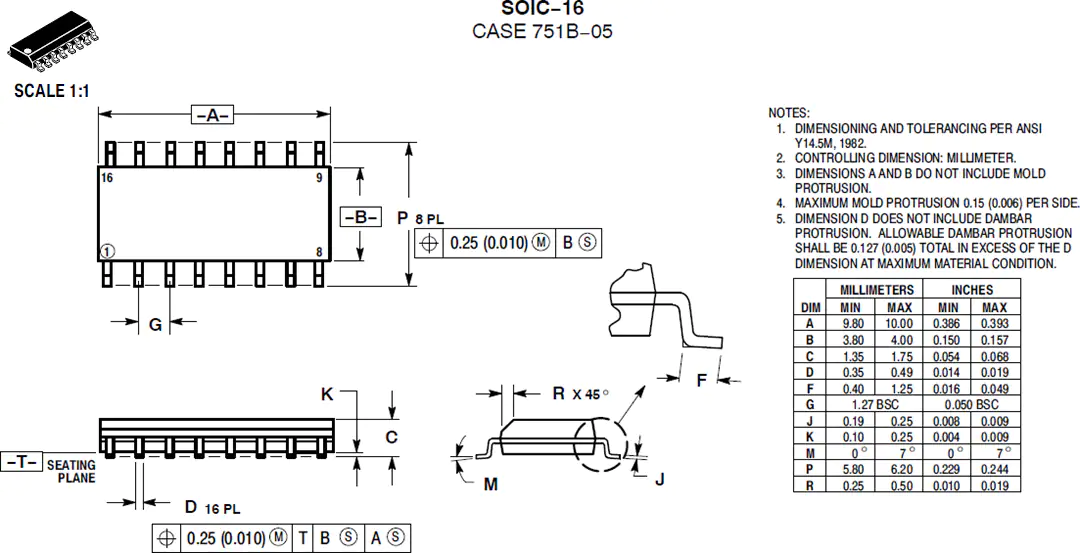

SOIC-16包
电脑电源
LCD和等离子平板显示器
任何需要功率因数校正的离线设备
