ONSEMI NCX57081

onsemi NCx57081 IGBT/MOSFET门驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-20

摘要： onsemi NCx57081 IGBT/MOSFET门驱动是高电流单通道IGBT/MOSFET门驱动，具有3.75kV(RMS)内部电隔离。

onsemi NCx57081 IGBT/MOSFET门驱动是高电流单通道IGBT/MOSFET门驱动，具有3.75kV(RMS)内部电隔离。这些驱动器接受互补的输入，并提供选项，如主动铣刀钳，负电源，和独立的高/低驱动器输出，以方便系统设计。NCx57081驱动程序可容纳从3.3V到20V的广泛输入偏置电压和信号级别，并可在窄体SOIC-8封装中提供。典型应用包括电机控制、不间断电源(UPS)、汽车应用、工业电源、太阳能逆变器和暖通空调。

特性

具有精确匹配的短传播时延
短路时IGBT/MOSFET门夹紧
IGBT/MOSFET门主动下拉
偏置灵活性的严格UVLO阈值
宽偏置电压范围，包括负VEE2 (B版本)

高瞬态免疫力
高电磁免疫力
低钳压降消除了对负功率的需要
防止假开闸的电源(A版本)

规范

6.5A/-6.5A高峰值输出电流
3.3V, 5V，和15V逻辑输入
3.75kV(RMS)内部电隔离

1315兆瓦的功率损耗
-40°C至150°C结温范围
-65°C至150°C的存储温度范围

应用程序

电机控制
不间断电源(UPS)
汽车应用程序

工业电源
太阳能逆变器
暖通空调

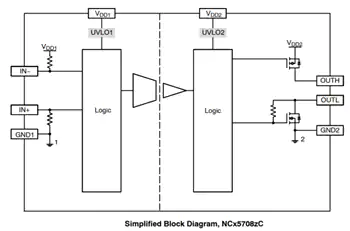

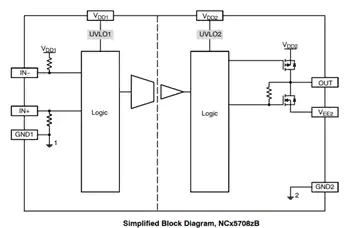

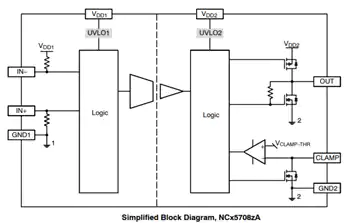

方框图
