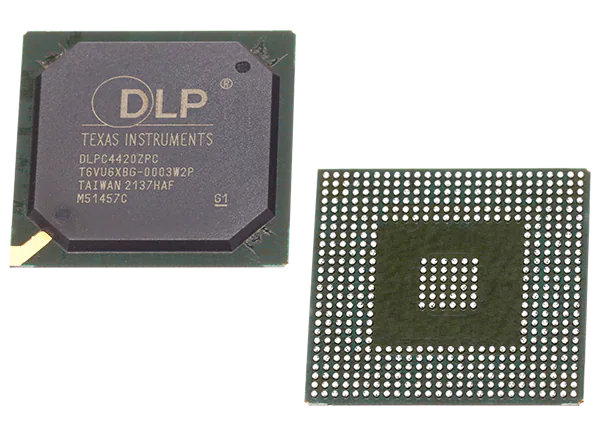

德州仪器DLPC4420 DLP 显示控制器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-03-20

摘要： 用于DLP DLP780TE微镜器件(DMD)的数字显示控制器。

德州仪器DLPC4420 DLP 显示控制器是一款用于DLP显示芯片组的数字显示控制器。该芯片组由DLPC4420显示控制器、DLP DLP780TE DMD、DLPA100控制器电源管理装置和DMD电源管理装置DLPA300组成。这种解决方案非常适合要求高分辨率、高亮度和系统简单性的显示系统。德州仪器DLPC4420显示控制器必须始终与DLP DMD和相应的电源管理设备一起使用，以确保可靠的运行。

特性

双DLP控制器支持高达4K超高清(UHD)分辨率显示，使用数字微镜设备(DMD)

60Hz高达4K
240Hz高达1080p
高达1080p在120Hz (3D)

提供单30位或双60位输入像素接口

RGB数据格式
每个颜色8、9或10位
像素时钟高达600MHz在双控制器上的双30位模式

高速、低电压差分信号(LVDS) DMD接口
150 mhz ARM946 微处理器
微处理器外围设备

可编程脉宽调制(PWM)和捕获计时器
3个I(2)C接口，3个UART接口，3个SSP接口
1个USB 1.1辅助端口

图像处理

多种图像处理算法
帧速率转换
色坐标平差
可编程色彩空间转换
可编程的去gamma和飞溅
集成支持3d显示
一维梯形校正

集成时钟产生电路

操作单个20MHz晶体
集成扩频时钟

外部内存支持

并行闪光用于微处理器和PWM序列

516针塑料球网格阵列包
支持LED和激光混合照明

应用程序

激光电视
聪明的投影仪
数字标牌
企业投影仪

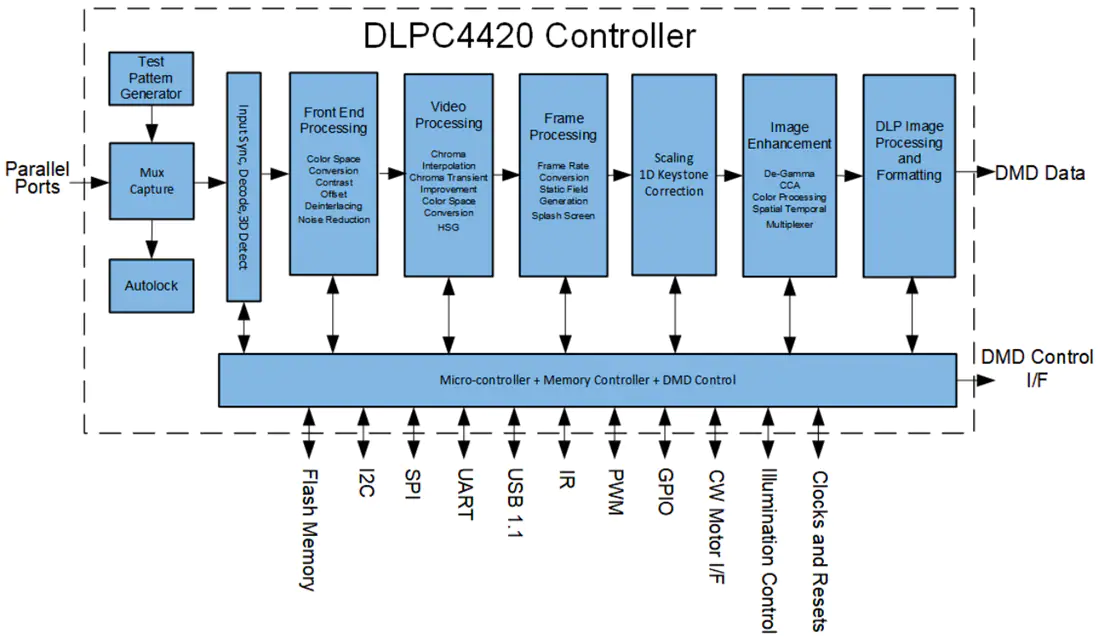

原理框图
