摘要: 高抗隔离屏障提供了高达5kVRMS的强化电隔离。

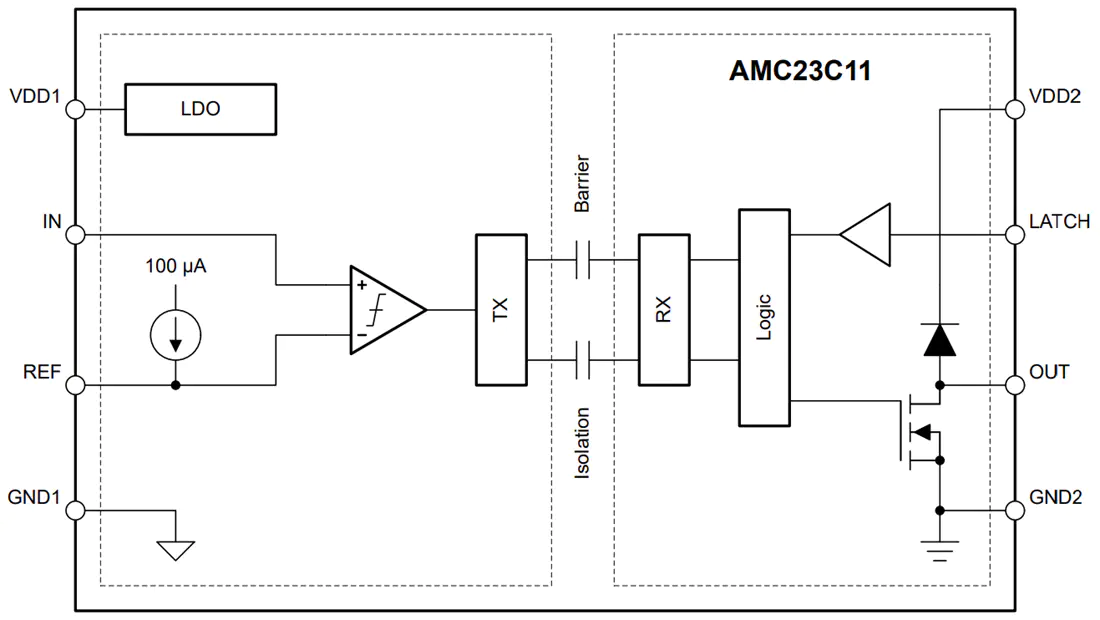

德州仪器AMC23C11精密隔离比较器响应时间短。开式漏极输出通过抗磁干扰的隔离屏障与输入电路分离。根据VDE 0884-17和UL1577,该屏障可提供高达5kV(RMS)的强化电隔离。它还支持高达1kV(PK)的工作电压。
跳闸阀值在低迟滞模式下从20mV到450mV可调,在高迟滞模式下通过一个外部电阻可调600mV到2.7V。设备上的开漏输出支持透明模式(LATCH输入绑定到GND2),其中输出遵循输入状态,或锁存模式,其中输出在锁存输入信号的下降边缘被清除。德州仪器AMC23C11采用8针宽体SOIC封装。它指定在扩展的工业温度范围-40°C到+125°C。
3V至27V宽高侧供电范围
2.7V至5.5V低侧供电范围
20mV至2.7V可调阈值
阈值调整的参考电流
100µ±2%
±1%(最大)在250mV跳闸阀值误差
开漏输出可选锁存模式
240ns(类型)传播延迟
55V/ns (min)高CMTI
安全认证
7000V(PK)加强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
5000V(RMS)隔离每UL1577 1分钟
-40°C至+125°C完全指定的扩展工业温度范围
过流或过电压检测
马达驱动器
频率逆变器
太阳能逆变器
直流/直流转换器
