摘要： 该设备设计用于光学生物传感应用，如HRM和SpO2。

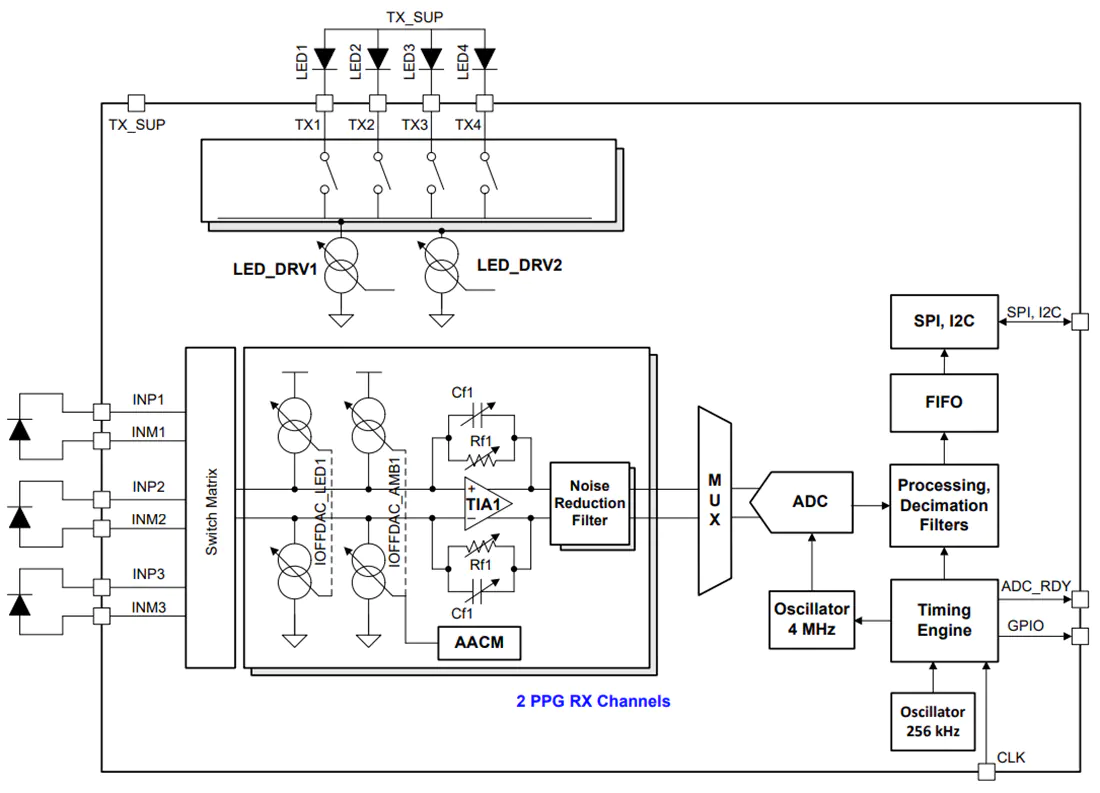

德州仪器AFE4432集成模拟前端(AFE)用于光学生物传感应用，如心率监测(HRM)和周边毛细血管氧饱和度(SpO(2))。该设备最多支持4个开关发光二极管(led)和最多3个光电二极管(pd)。AFE有两个LED驱动器，每个都有8位电流控制。德州仪器AFE4432具有高动态范围发射和接收电路，有助于感知非常小的信号水平。多达12个信号相集可以定义，每个相集包括LED和环境相的组合。接收器输入处的低噪声偏移dac可以自动控制，以消除来自环境灯和LED灯的直流。每相中来自pd的电流由TIAs转换为电压，经过滤波，然后使用典型的ADC进行数字化。ADC代码可以存储在一个160样例FIFO块中。FIFO可以使用SPI或I(2)C接口读出。
支持多达12个相位集的信号采集
最多支持4个led, 3个pd
每个阶段的led和pd的灵活分配
从不同的传感器以不同的数据速率同时采集信号
准确、连续的PPG监测
低电流用于可穿戴设备上的持续心率监测，具有典型值(接收器为12µa)
系统峰值信噪比在0.5-10Hz波段为115dB，可实现高精度SpO(2)测量
发射机
8位可编程LED电流范围从25mA到250mA可调
用独立的每相电流控制并行发射两个led的模式
可编程LED每相准时
同时支持4个led用于SpO(2)，多波长HRM
接收机
支持3个时间复用PD输入
两个并行接收器(两套TIA/滤波器)
每个TIA输入的独立环境偏移量减去DAC具有8位的每相位控制，范围可调至255 μ A
单个LED偏移减去DAC在每个TIA输入与9位每相位控制和64 μ A范围
ADC输出处的数字环境减法
具有可编程带宽的噪声滤波
跨阻抗增益:3.7k欧姆到1毫欧
支持外部时钟或内部振荡器
选项获取与系统时钟同步的数据
自动取消直流从环境，LED
先进先出，160样本深度
SPI 接口/ I(2)C接口
1.9mm × 1.8mm DSBGA, 0.35mm Pitch
供应
Rx: 1.7V至1.9V
Tx: 3V至5.5V
光学心率监测(HRM)用于可穿戴设备，可听设备
心率变异性(HRV)
脉搏血氧饱和度测量(SpO(2))测量
