摘要： 该设备为便携式设备和智能设备提供电源解决方案。
德州仪器公司TLV61070A 2A升压变换器是一种0.5V超低输入电压的同步升压变换器。该设备为各种电池和超级电容供电的便携式设备和智能设备提供电源解决方案。TLV61070A在全温度范围内具有典型的2.5A谷开关电流限制。TLV61070A输入电压范围0.5V ~ 5.5V，支持超级电容后备电源应用，可对超级电容进行深度放电。
当输入电压超过1.5V时，TLV61070A工作在1MHz的开关频率。当输入电压低于1.5V至1V时，开关频率逐渐降低至0.55MHz。TLV61070A在轻负载条件下进入省电模式，在整个负载电流范围内保持高效率。在轻负载条件下，TLV61070A从V(OUT)中消耗20µa的静止电流。在关机期间，TLV61070A与输入电源完全断开，只消耗0.1µa电流，以实现延长电池寿命。TLV61070A具有5.7V输出过压保护、输出短路保护和热停机保护。

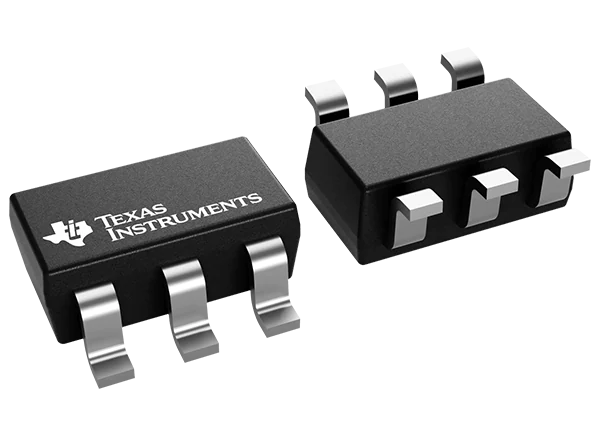

Texas Instruments TLV61070A提供了一个非常小的解决方案尺寸，2.9mm × 1.6mm SOT23-6 (DBV)封装和最少的外部组件。
输入电压范围0.5V ~ 5.5V
1.3V最低启动输入电压
2.2V至5.5V输出电压设定范围
两个69毫欧 (LS) / 89毫欧 (HS) mosfet
2.5A谷开关限流
在V(IN) = 3.6V, V(OUT) = 5V和I(OUT) = 1.0A时，效率为92.3%
V(IN)大于1.5V时的开关频率为1MHz, V(IN)小于1V时的开关频率为0.55MHz
典型0.1µA从V(IN)到SW的关断电流
±2.5%参考电压精度超过-40°C至+125°C
轻负荷下的自动PFM运行模式
当V(IN)大于V(OUT)时的直通模式
在关机期间，输入和输出之间真正断开
输出过电压和热停机保护
输出短路保护
2.9mm × 1.6mm SOT23-6 (DDC) 6引脚封装
电子货架标签
视频门铃
远程控制器
